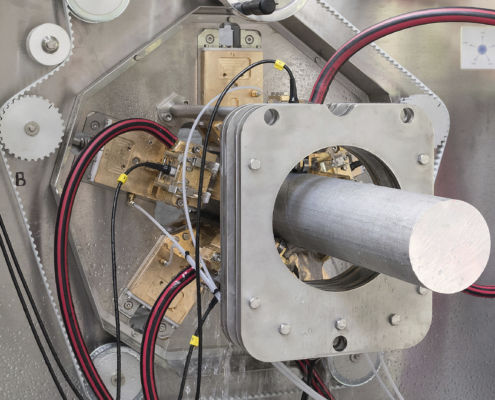

超声波检测系统 ECHOGARPH-STPS-PAUT

自动用于管道条杆

相控阵 ECHOGRAPH-STPS-PAUT 是传统棒材检测系统 ECHOGRAPH-STPS 的升级版，可实现快速的 100% 体积检测。五个探头产生重叠扇形扫描，每个扇形扫描多达 20 次。总共可使用多达 120 个并行测试通道。 待测棒材的典型直径范围为 15 毫米至 130 毫米。棒材以最高 2 米/秒的速度通过测试系统。 机械设计简单紧凑。由于可以同时调整所有探头支架，因此更换时间非常短（约 5 分钟）。通过喷水器可无磨损地连接探头。探头支架的弹簧悬挂装置可补偿棒材不可避免的机械直线度公差（通常为 1 mm/m - 2 mm/m），从而优化了这种系统对黑棒的测试。 关键信息 - 快速棒材测试，直径 15 毫米 - 130 毫米 - 线性棒材传输（最高 2 米/秒） - 5 个相控阵探头 - 通过喷水器耦合 - 快速转换 - 通过探头支架的弹簧悬挂补偿直线度公差 - 短的未测试端
