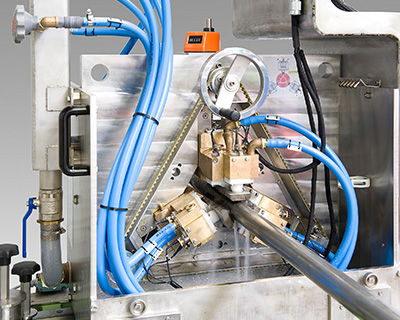

超声波检测系统 ECHOGRAPH-STPS

自动用于管道条杆

这种系统用于快速测试直径范围通常为 15 毫米至 130 毫米的棒材。棒材以线性方式通过试验机（最高速度为 2 米/秒）。 由于可以同时调整所有探头支架，因此机械结构简单紧凑，更换时间非常短（约五分钟）。探头通过喷水器连接，无磨损。杆件不可避免的机械直线度公差（通常为 1 mm/m - 2 mm/m）可通过探头支架的弹簧悬挂进行补偿。因此，这种系统非常适合检测黑棒。传统的检测系统可提供 3 至 15 个探头。 相控阵型 ECHOGRAPH-STPS-PAUT 可通过五个探头对棒材进行 100% 的检测。探头可产生重叠扇形扫描，每个扇形扫描最多 20 次。总共可使用多达 120 个并行检测通道。 主要特点 - 快速检测直径为 15 毫米至 130 毫米的棒材 - 线性棒材传输（最高 2 米/秒） - 3 - 15 个探头 - 通过喷水器耦合 - 快速转换 - 通过探头支架的弹簧悬挂补偿直线度公差 - 短的未测试端
