超声波检测系统 ECHOGRAPH-RPSR

自动厚度用于管道

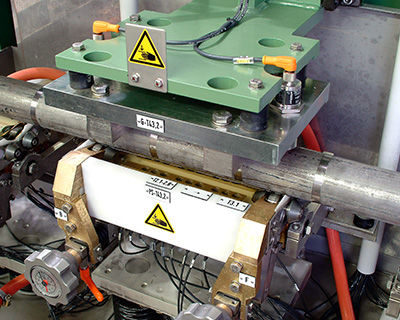

这种检测概念可检测的直径范围很大（15 毫米至 600 毫米）。超声波探头安装在钢管下方的充水腔内，钢管螺旋通过探头。即使出现直线度偏差或椭圆，气弹簧测试室也会紧跟钢管表面。每根钢管经过时，检测室都会升起，检测结束后再降下。 在旋转检测中，需要宽大的螺旋线以实现高通量。这可以通过使用宽探头（在一个共同的外壳中安装多个传统探头或相控阵探头）来实现。总声场宽度与试管的螺旋进给相对应，因此测试系统可能的吞吐量也是基于此。根据检测任务（纵向缺陷、横向缺陷、斜向缺陷、层状缺陷、壁厚）的不同，通常会提供不同的腔室。 主要事实 - 适用于大直径范围（15 毫米 - 600 毫米）的可变检测概念 - 通过特殊辊道进行螺旋管输送 - 宽探头（传统的多探头或相控阵探头）安装在测试室的钢管下方 - 测试室沿试管表面气动跟踪 - 每个测试任务（纵向缺陷、横向缺陷、斜向缺陷、层状缺陷、壁厚）都有独立的测试室
