超声波检测系统 ECHOGRAPH-SNUS

自动焊接管焊接带

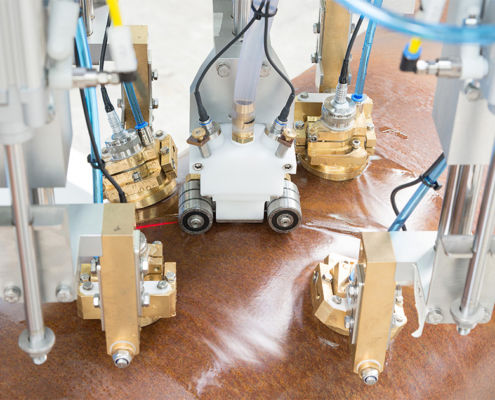

氢化直缝埋弧焊（HSAW）大型钢管可以用钢带生产螺旋管。在这种工艺中，卷绕的钢带连续展开，螺旋成型并焊接。螺旋焊缝需要特别精确的探头引导。由激光支持的自动焊缝检测确保探头在焊缝的中心位置精确导向（焊缝跟踪）。 纵向和横向探伤是通过角光束插入螺旋焊缝进行检测的，横向探伤探头通过水射流直接耦合到焊缝上。垂直探头用于检查焊缝旁边的热影响区是否有层状缺陷。 通常，钢管厂使用两种焊缝检测系统：第一套系统直接检测焊接后的连续钢管，作为过程控制使用。第二个系统用于成品管的最终检测。 主要事实 - 螺旋埋弧焊 (HSAW) 焊管的检测 - 典型的钢管直径为 300 毫米至 3600 毫米 - 通常有两个焊缝检测系统：对连续钢管进行初检，对成品钢管进行终检 - 采用角束电离法进行纵向和横向缺陷检测，采用直束电离法进行热影响区层压检测 - 可选择对钢管和管体进行层压测试（如果没有使用预先测试过的带材） - 对焊缝进行激光跟踪，以优化探头定位
