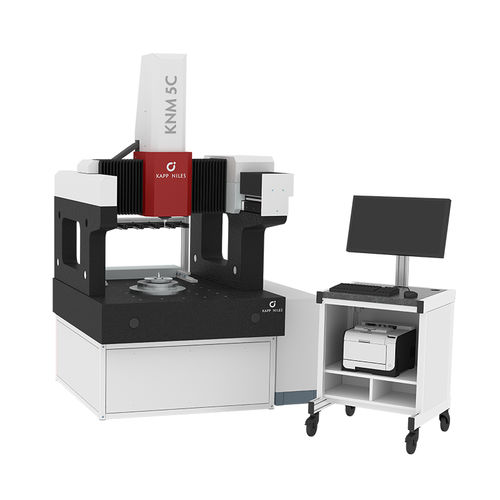

几何特征测量机 KNM C series

3DCNC数控轴承

此机器经过优化调整，可确定轴承环圈，旋转法兰和圆柱形工件的形状偏差。数控式 4 轴结构可扩展至更广泛的零件（例如齿部）或对棱柱形工件执行 3D 测量任务。KNM C 系列的所有机器都配有最先进的驱动技术（直线电机）并具有大尺寸的导轨横截面以及大的轴承间距。底板、侧面部件和轴由深色天然硬岩石制成，可确保相同的热性能。 底板下方的空气弹簧元件可以安全地屏蔽冲击和振动。设在高处的 Y 型导向装置和靠近重心的驱动装置可将动态变形降至最低。测量误差为 MPEE ≥ 0.6 μm + L/400 | MPETHP ≥ 0.8 µm。采用的软件经验证适用于全自动测量循环。
