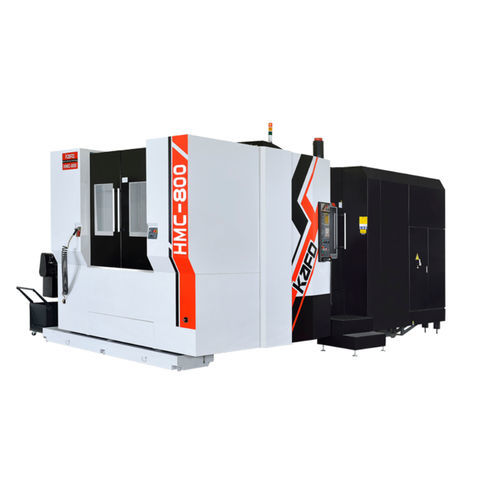

卧式CNC加工中心 HMC series 3轴立柱BT40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 卧式
- 结构
- 立柱
- 主轴头
- BT40, BT 50, CAT40, CAT50
- 工具数量
- 40工具
- 应用
- 用于汽车工业
- 其他特性
- 高精度, 高刚性
- X轴
720 mm, 1,050 mm, 1,400 mm
(28.35 in, 41.34 in, 55.12 in)- Y轴
650 mm, 800 mm, 1,200 mm
(25.59 in, 31.5 in, 47.24 in)- Z轴
650 mm, 880 mm, 1,325 mm
(25.59 in, 34.65 in, 52.17 in)- 转速
10,000 rpm, 15,000 rpm
(62,832 rad.min-1, 94,248 rad.min-1)- 输出功率
26 kW, 29 kW
(35.35 hp, 39.43 hp)- X轴进给速度
48,000 mm/min
(31 in/s)- Y轴进给速度
48,000 mm/min
(31 in/s)- 最大台面负荷
800 kg, 1,200 kg, 2,000 kg
(1,764 lb, 2,646 lb, 4,409 lb)
产品介绍
HMC系列为专为高效率加工需求的产业所设计的优良工具机产品。 特殊机身设计采双重壁结构，底座采T型三层箱型设计，具有超高刚性不扭曲之特性。 立卧系列产品更可一次装夹、五面加工、简化治具及缩短制程，A/B工作台自动交换或多盘交换。 适用于大量生产之汽机车零件，如传动箱件、汽缸体、阀件或泵浦组件等之生产，以及各类中大型精密模具加工之生产。
-主轴采用高刚性轴承，轴承内径达 Ø100 mm，搭配内藏式强力马达25/29 kW。
-三轴采用Ø50 mm C3等及高精密滚珠螺，可选择搭配中空冷却系统。
-工作台采用四个锥形夹持定位机构，超强夹持力确保工作台稳定性与定位精度，强力吹气系统由锥形定位座吹出强力气柱，清除铁屑，并利用锥形孔之气密检出，确保工作台之夹持稳定性与定位精度。
