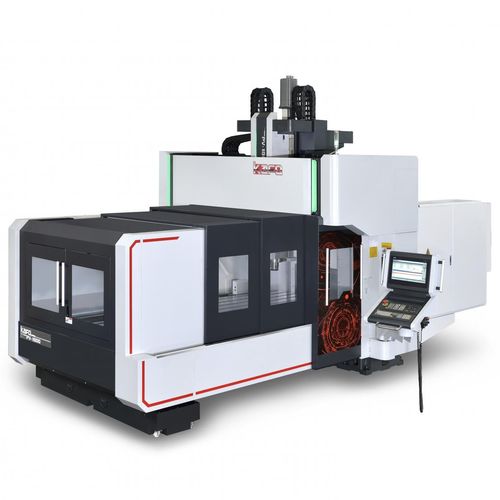

3轴CNC加工中心 PV series立式双柱式HSK A-63
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 双柱式
- 主轴头
- HSK A-63
- 工具数量
- 20工具, 16工具
- 应用
- 用于汽车工业, 用于大型工件, 用于航空工程
- 其他特性
- 高速, 高速, 高精度
- X轴
最多: 2,300 mm
(90.55 in)最少: 560 mm
(22.05 in)- Y轴
460 mm, 610 mm, 1,000 mm, 1,300 mm
(18.11 in, 24.02 in, 39.37 in, 51.18 in)- Z轴
460 mm, 700 mm
(18.11 in, 27.56 in)- 转速
15,000 rpm, 18,000 rpm, 20,000 rpm, 24,000 rpm
(94,248 rad.min-1, 113,097 rad.min-1, 125,664 rad.min-1, 150,796 rad.min-1)- 输出功率
25 kW, 29 kW
(33.99 hp, 39.43 hp)- Y轴进给速度
20,000 mm/min, 40,000 mm/min
(13 in/s, 26 in/s)- 最大台面负荷
最多: 5,000 kg
(11,023 lb)最少: 500 kg
(1,102 lb)
产品介绍
专为高精密、高效率模具加工产业需求所设计开发的门型工具机产品。 大铸件经应力消除与时效处理并通过严格的FEM分析，使机台能长期保持高精度，增加使用寿命。 高速内藏主轴与结构对称性设计，对振动与热伸长抑制效果优良。 可广泛运用于汽机车零件量产作业及高速精密航天及信息产业之零件加工。
立柱及横梁一体铸造成型，采用热对称性结构，降低加工产生的热变形。
三轴采用高速高精度之伺服马达，以提供高速高精度加工所需之高加减速，能提高加工效率，有效降低加工时间。
主轴采用高刚性轴承，轴承内径达 Ø70 mm 。
内藏式强力主轴马达 25/29 kW，具有高转速高精度的优点。
