CCD探测系统

在线

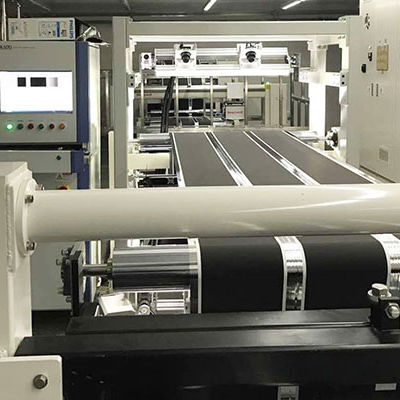

产品简介：宽度检测系统采用CCD视觉原理对生产线上的材料宽度进行在线检测，并在分切、制片等生产线可与纠偏系统联动，实现生产材料的宽度闭环控制。 根据不同的被测物料宽度及检测精度，选配一个或多个CCD进行宽度测量，线阵CCD摄像机作为传感器，同时测量物料的两个边缘位置，得到数字信号。通过计算对边缘信号进行处理得到物料宽度并反给用户； H：根据检测幅宽和精度设计，并增加物料底面至光源表面距离,H1物料特别宽的情况下可以采用两个相机进行检测。 W：根据最大物料宽度AB设计，并预留J的检测余量。两个相机之间的盲区W为固定值 如图布所示，卷材分切过程中，物料会因设备张力、安装精度、材料形变量大等因素而导致物料进入分切时物料会左右偏摆，最终引起物料分切宽度存在误差，降低了材料的分切尺寸稳定性。 KADO根据使用需求设计可靠的纠偏系统来实时控制物料进入分切工位时的入料位置，分切后运用测宽系统测量分 切尺寸，并将分切偏差反馈给纠偏系统对物料入料位置实时修正。
