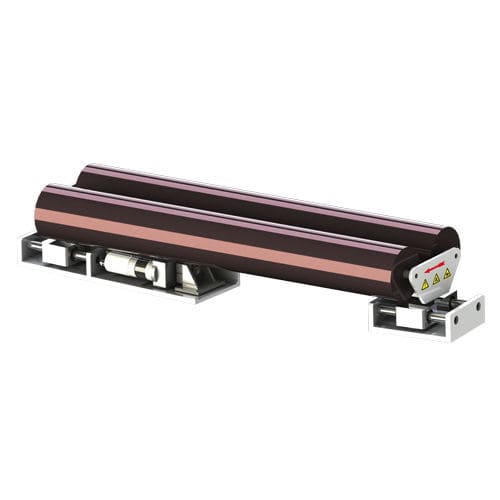

滚筒导向装置

紧凑型用于喷墨打印头

产品简介：SF型位移纠偏辊架由一个固定的下支架和一个上支架组成，有一个或两个纠偏辊筒。上支架绕着一个假想的支点移动，支点位于纠偏辊架外的进料端一侧。当进料路径发生偏差时，纠偏辊架平移至一边，使得物料在下一个辊筒处进入正确的设定位置。纠偏在进料区域完成。基于位移纠偏辊架的工作原理，位移纠偏辊架需要足够长的进料跨距和出料跨距。 A-A进料端材料幅面的应力分布 1旋转点 B-B出料端材料幅面的应力分布 2进料端辊筒 K材料幅面的纠偏量 3纠偏框架 α最大纠偏范围±5° 4电眼 σ1材料幅面的基本应力 5固定辊轮 σ2由于进料端纠偏辊筒的摆动所产生的应力分布 σ3由于出料端纠偏辊筒的摆动所产生的应力分布 L1至旋转点的进料长度筒之间的进料长度 L2旋转点至回转推进辊筒之间的进料长度 L3进料长度=进料距离=1.8倍至2倍物料最大幅宽 L4出料长度=进料距离=0.5倍至1倍物料最大幅宽 纠偏精度 ±0.1mm 辊面长度 - 400~3000mm 辊筒直径 - 100/120/160/200mm 工作电压 - 24V DC 额定推力 - 500/1000/3000N 响应速度 - Max 30mm/s 环境温度 - 10-~50℃
