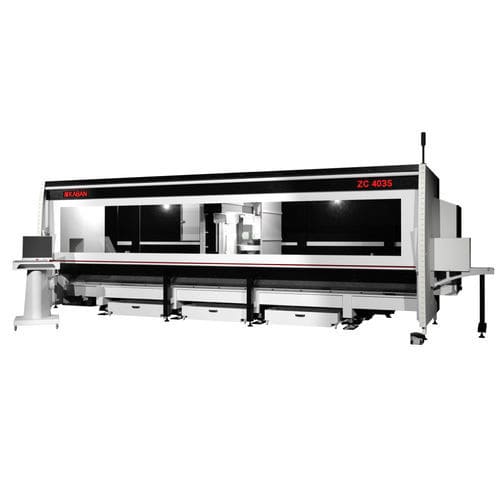

3轴加工中心 ZC 4035 立式用于钢材用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 加工材料
- 用于铝, 用于钢材
- 主轴头
- HSKF63
- 工具数量
- 8工具
- 相关功能
- 铣削, 钻孔, 切割
- 应用
- 用于型材
- 其他特性
- 高速
- X轴
4,175 mm
(164.37 in)- Y轴
110 mm
(4.33 in)- Z轴
45 mm
(1.77 in)- 转速
24,000 rpm
(150,796 rad.min-1)- 输出功率
19 kW
(25.83 hp)- X轴进给速度
135 m/min
- Y轴进给速度
110 m/min
- Z轴进给速度
45 m/min
- 换刀时间
8 s
- 总重量
5,670 kg
(12,500.21 lb)- 整体长度
7,896 mm
(310.9 in)- 整体宽度
3,547 mm
(139.6 in)- 总高度
2,642 mm
(104 in)
产品介绍
亮点
- 适合高速运转的坚固机械结构
- 轴速平均为 95 米/天
- 轮廓加工长度 4175 毫米
- 可加工型材尺寸 300 x 300 毫米
- 夹具数量 6 个
- 主轴电机 8.5 kW 24,000 rpm
- 刀库数量为 8 套
- 直径 200 毫米锯
- 三菱 PLC 控制装置
- 通过 X 轴定位的夹钳
- 断电时自动恢复刀具
设计
- 可高速、高质量加工铝型材和钢型材的机械结构
- 消除应力的铸件和焊接件，确保稳定的高速精度
- 轴速平均为 95 米/分钟。
- 能够进行铣削、切槽、钻孔、攻丝、锪孔、切割等操作
- 型材加工长度 4175 毫米
- 可加工型材截面尺寸 300 x 300 毫米
- 自动润滑系统
- 冷却液喷淋系统
控制面板
- 多功能可调节、符合人体工程学的信息亭
- 19'' 屏幕
- 用户友好的 Kaban 界面，基于 Windows，参数结构易于调整
- 兼容 .NCX 扩展软件
- 高性能 3 轴三菱 PLC 控制单元
- 光学通信和指令增量
- 通过以太网通信
- 使用 G 代码工作
- 通过 USB 和 COM 端口传输数据
主轴
- 8.5 kW / 24,000 rpm
- HSK F63 刀架
- 编码器
- 温度控制
- 液体冷却
- 刀具冷却
杂志
- 可安装直径 200 毫米的锯条
型材支架
- 两侧自动型材支撑系统
- 适用于加工长型材
钳子
- 专门设计的窄钳，可抵御外部因素的影响
- 6 个标准夹钳
- 通过 X 轴定位夹钳
---
