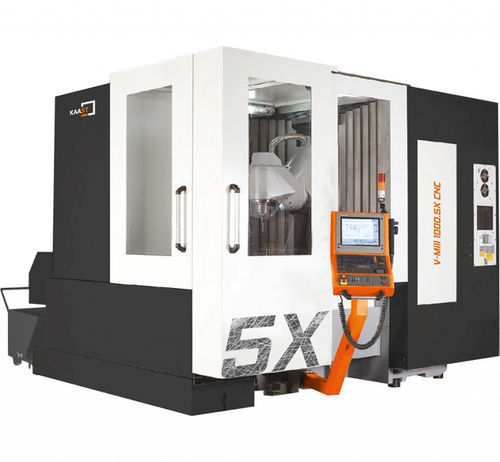

5轴CNC加工中心 VMCs
立式龙门式BT40

添加到我的收藏夹

添加到产品对比表

产品规格型号

轴数量: 5轴
卧式／立式: 立式
结构: 龙门式
主轴头: BT40, CAT40
工具数量: 40工具
其他特性: 高性能, 高精度, 刚性, 带托盘更换装置
X轴: 820 mm, 1,000 mm
(32.28 in, 39.37 in)
Y轴: 750 mm, 800 mm
(29.53 in, 31.5 in)
Z轴: 500 mm, 700 mm
(19.69 in, 27.56 in)
转速: 1,500 rpm, 16,000 rpm
(9,425 rad.min-1, 100,531 rad.min-1)
输出功率: 15 kW, 22.5 kW
(20.39 hp, 30.59 hp)
最大台面负荷: 400 kg, 500 kg, 1,500 kg
(882 lb, 1,102 lb, 3,307 lb)
工具重量(最大): 7 kg
(15.4 lb)
总重量: 13,400 kg, 15,000 kg
(29,541.94 lb, 33,069.34 lb)
整体长度: 3,700 mm, 4,410 mm
(145.7 in, 173.6 in)
整体宽度: 3,880 mm, 4,500 mm
(152.8 in, 177.2 in)
总高度: 3,000 mm, 3,270 mm
(118.1 in, 128.7 in)

产品介绍

这些5轴数控VMC利用高质量铸铁制成的巨大加工床身，在加工大型材料时具有更好的减震效果。刚性龙门框架由底座、双机架和稳定的横梁组成，以确保高刚性和切割性能。强大的高速主轴，采用陶瓷轴承，与BT或CAT40锥度相匹配。还有高强度、精密研磨的导轨和高质量的滚珠丝杠，以确保高精度的加工。宽大的工作台面与大容量的刀库相匹配，以提高灵活性。用户可以选择增加一个托盘交换器，以避免与装载/卸载有关的停机时间。标准配置海德汉iTNC 530 40/30位转塔切屑输送机用于A/C轴的玻璃直线光栅尺自动润滑主轴油冷却冷却剂系统电气柜的空气冷却器所有滚珠丝杠的内部冷却工作灯操作手册电动手轮(MPG) 调平和安装垫和螺栓可选配置雷尼绍OMP 60 工件测量自动托盘交换装置更快的主轴电机，24000转/分，HSK-63A（Nm 20/36）(15/27 ftlb) 通过主轴的冷却剂，20/80 bar (280/150 psi) 西门子或Fanuc数控系统控制

---
