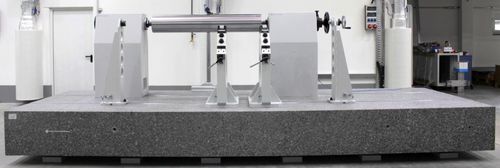

同心度测试设备

手动台式精准

对大型旋转对称工件进行微米级精确夹持和测量--无中心和中心间夹持 上层结构/功能 上层结构的底部由天然硬石制成的底板构成。两个平坦而平行的T型导槽和夹持槽由钢制成，在纵向上被带入精磨和研磨过的顶面。 一对测量块滚轴用于被测工件的确定的无中心轴承。通过测量块调整滚轴，使被测工件的名义轴高度不发生变化--无论工件的轴承直径如何。底座上配备有钢制榫槽弹簧和气膜运输系统，滚轮围栏可以用手移动和定位，既耐磨又方便使用。为了避免被测工件因旋转而产生轴向位移，提供了两个稳定的钢/焊接结构的轴向挡板作为反支架。 一对带有特殊铸铁基体的尾座，以及淬火钢制成的轴套和槽形弹簧，用于在中心之间确定被测工件的承载。被测工件通过手轮手动调整尾座上的轴套而被夹紧。如同量具座的滚轴一样，尾座也是通过空气制动的运输系统进行移动和定位的。 用于执行测量任务的典范仪器是一个带有可调节立柱和微调的测量台，其测量臂上连接着千分表或精细指示器。
