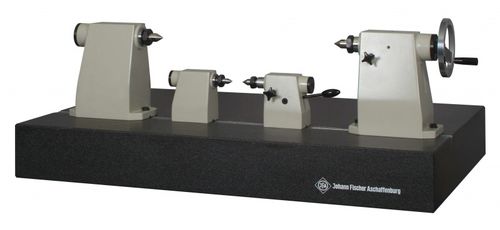

尾顶尖

用于测量台和表面板的T型槽，以适应旋转对称的工件。 设计 本体是由铸铁制成的。站立面经过精细的手工刮削。尾座套筒、槽形弹簧和可更换的60°中心均由硬化钢制成。尾座的槽簧由硬化钢制成。每个尾座都配备了一个60°的顶尖。顶尖60°有拉断螺母。有一个带固定中心点的尾架和一个带可调节中心点的尾架。该尾架可以通过手轮或手杆调节。尾架可以定位在符合DIN 650标准的T型槽中。中心高度不超过300毫米的尾架用挺杆夹持杆夹持。中心高度为250毫米或更大的尾架配备了额外的T型槽螺丝。 带有手拉杆的设计 一个尾架的中心是由弹簧加载的，可以通过一个手杆进行调整。这种设计可用于中心高度不超过300毫米的尾座。 带手轮的设计 一个尾架的中心可以通过一个自锁手轮进行调节。特别适用于敏感的重型工件或容易变形的工件的夹持。 精度 中心轴线与尾座基面以及淬火和磨削的槽簧导向面的高度和横向平齐。 >0.002毫米，设计手杆，编号312 01 0 >0.002毫米，设计手轮，编号314 01 0 >0,012毫米，设计手把，编号312 11 0 >0,012毫米，设计手轮，编号314 11 0
