平直度测量仪器 LL

表面平面度电子

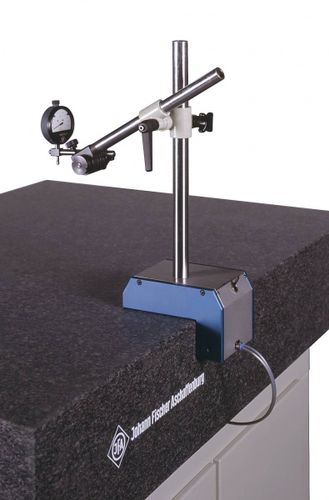

用于测量直线度和平行度 结构 测量台GL1在顶面和外表面（如天然硬石制成的表面板或测量梁）以空气为导向。通过真空预夹紧，为测量任务提供了坚硬的导向。两个导向面的平面度和矩形度应在0,005毫米以内。 手动运动无磨损和阻力。当参考面以相应的精度工作时，可以实现高达1微米/米的发...度。为了夹住测量台，空气轴承将被关闭。操作时需要一个空气真空装置，提供预过滤的压缩空气，最小为5巴。5巴，是必要的。 测量探头的横臂和夹具可以单独调整。在夹具上有微调，并有8毫米的孔，可用于表盘指示器或电子探头。 技术数据 >立柱 Ø 25 mm, 长度 300 mm >横臂 Ø 20 mm, 长度 300 mm >测量探头的微调 >精度可达1微米/米 技术前提 参考面具有相应的精度。精密面的平整度和矩形度在5µm以内。使用经过过滤的压缩空气进行操作-最小为5巴，无油无水。5巴，不含油和水。
