夹具紧固支架
90°铸铁

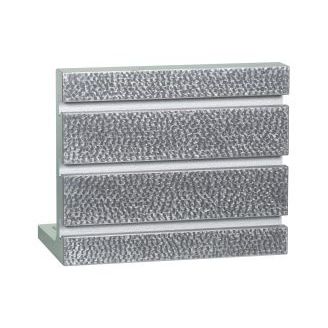

夹具紧固支架 - Johann Fischer Aschaffenburg - 90° / 铸铁
夹具紧固支架 - Johann Fischer Aschaffenburg - 90° / 铸铁
添加到我的收藏夹
添加到产品对比表


产品规格型号

应用
夹具
其他特性
90°, 铸铁

产品介绍

用作机床、曲面板和坐标测量仪的精密夹持工具。 设计 固有的稳定和抗弯曲的铸造体。站立面配备有夹紧槽。从300毫米的普通边缘长度开始,对角线支撑被整合到背面。 BS型,夹持面有夹持槽(未画出)。 >2面精确,编号65001。 >全侧精确,编号65021。 BN型,夹持面带T型夹持槽,符合DIN 650标准。 >2面精确,编号65101。 >全侧精确,编号65121。 工作 >2面精加工,立面和夹持面精加工,平面和矩形,达到指定精度。其余的侧面都已完成。 >所有侧面精确,站立面,夹持面和狭窄的侧面经过精细加工,平整,平行和矩形,达到指定的精度。 精度 >JFA精度等级II:0,020毫米,研磨。 >JFA精度I级:0,008毫米,刮削和触摸 >JFA精度等级I+:0.004毫米,特别是刮削和触摸。 >JFA精度I++级:0,002毫米,最精细的刮削和触碰

---
