3轴CNC加工中心 JMH630
卧式立柱BT 50

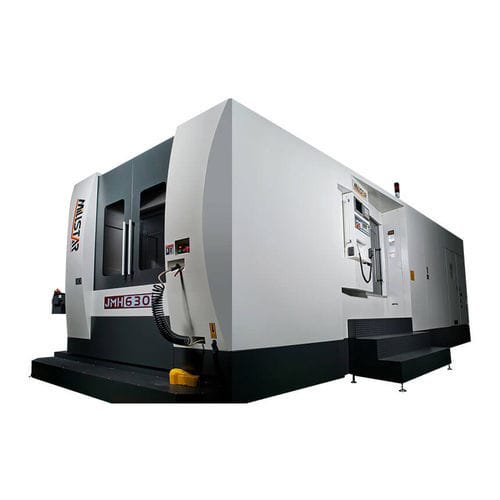

3轴CNC加工中心 - JMH630 - JIUH-YEH PRECISION MACHINERY CO., LTD. - 卧式 / 立柱 / BT 50

添加到我的收藏夹

添加到产品对比表

产品规格型号

轴数量

3轴

卧式／立式

卧式

结构

立柱

主轴头

BT 50

其他特性

高精度, 高刚性, 自动装卸, 多机轴

X轴

1,020 mm
(40.16 in)

Y轴

850 mm
(33.46 in)

Z轴

890 mm
(35.04 in)

转速

6,000 rpm
(37,699 rad.min-1)

输出功率

15 kW, 18.5 kW, 22 kW, 26 kW
(20.39 hp, 25.15 hp, 29.91 hp, 35.35 hp)

X轴进给速度

最少: 1 mm/min
(0 in/s)

最多: 6,000 mm/min
(4 in/s)

Y轴进给速度

最少: 1 mm/min
(0 in/s)

最多: 6,000 mm/min
(4 in/s)

Z轴进给速度

最少: 1 mm/min
(0 in/s)

最多: 6,000 mm/min
(4 in/s)

最大台面负荷

1,200 kg
(2,646 lb)

工具重量(最大)

20 kg
(44.1 lb)

总重量

27,000 kg, 31,000 kg
(59,524.81 lb, 68,343.3 lb)

整体长度

6,664 mm
(262.4 in)

整体宽度

4,175 mm
(164.4 in)

总高度

3,632 mm
(143 in)

产品介绍

移动式立柱结构设计可有效解决主轴头摇摆与预防刚性位移直结式主轴提供较佳的加工精度与降低主轴位移三轴采用重负荷滚柱式线轨, 具耐负荷与高速位移特性一对一同步交换工作台, 可於加工中装卸工件, 节省停机等待工件装卸时间, 达到100%机器运转效率旋转工作台采用伺服马达驱动, 定位快速精准 X, Y轴伸缩护盖采用剪刀式伸板, 使伸缩护盖在轴向移动式受力平均, 增加移动之顺畅性, 降低马达负载与噪音超强冲屑系统设计有三个冲屑区域, 共计30个喷水孔, 广大强力的冲屑可有效避免工件热变形并提升33%的冲屑效果标准配备: 回转式自动交换工作台-APC　１゜分割旋转工作台(JMH-400标配0.001o) 三菱或发那科控制器 40刀链条式刀库 BT-40,JNH-400/JMH-500(40):10,000 rpm直结式主轴 BT-50,JMH-500:6,000 rpm直结式主轴高刚性滚柱型线轨主轴环状冷却系统主轴油温冷却系统电气箱热交换器三区域强力冲屑系统自动润滑系统全罩式钣金履带式铁屑输送机与集屑车水平调整螺栓与垫片工具箱及工具操作及维护保养手册变压器(外销专用)与外销出货装箱选购配备: 0.001o或5o分割旋转工作台(JMH-400, 0.001o 标准) 60刀,90刀,120刀,链条式刀库 BT-40, 10,000~24,000 rpm直结式主轴(JMH-400/JMH-500) BT-50, 8,000~12,000 rpm直结式主轴(JMH-500) 主轴中心出水(CTS-20/30/50/70 bar) 三轴光学尺油水分离机电气箱冷气机自动刀长量测装置自动工件量测装置油路刀把冷却系统(不含刀把) CE标准西门子/海德汉/发格控制器工作台自动化系统高扭力齿轮箱(JMH-400/JMH-500) 螺杆中空冷却系统(JMH-630/JMH-800/JMH-1000标准)
