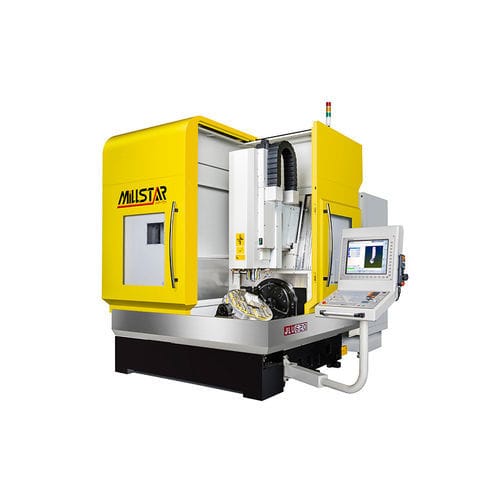

5轴CNC加工中心 JLU-620卧式立柱移动式旋转台
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 卧式
- 结构
- 立柱移动式, 旋转台
- 主轴头
- BT40, CAT40, HSK-63
- 工具数量
- 32工具
- 相关功能
- 切割
- 应用
- 用于汽车工业, 医疗用途, 用于航空航天业
- 其他特性
- 直接传动, 高精度, 高速
- X轴
620 mm
(24.41 in)- Y轴
520 mm
(20.47 in)- Z轴
460 mm
(18.11 in)- 转速
12,000 rpm
(75,398 rad.min-1)- X轴进给速度
36,000 mm/min
(24 in/s)- Y轴进给速度
36,000 mm/min
(24 in/s)- Z轴进给速度
36,000 mm/min
(24 in/s)- 最大台面负荷
300 kg
(661 lb)- 工具重量(最大)
7 kg
(15.4 lb)- 总重量
8,500 kg
(18,739.29 lb)- 整体长度
4,210 mm
(165.7 in)- 整体宽度
2,580 mm
(101.6 in)- 总高度
2,910 mm
(114.6 in)
产品介绍
五轴联动卧式加工中心，专为复杂零件的高速五轴联动加工而设计，是模具、汽车零件、航空航天零件、三维复杂零件、医疗设备和高精密零件等各种行业的理想选择。
X/Y/Z轴采用重型滚柱式直线导轨。
B/C轴采用光学编码器（可选）。
工作台倾斜角度（B轴）：-40°~+110
工作台旋转角度（C轴）360°连续旋转。
B / C轴由伺服电机驱动。
标准配件
海德汉控制器
海德汉3轴直线光栅尺
滚柱式直线导轨
主轴油冷却器
全封闭防溅罩
大工作台尺寸 650 mm
带制动系统的Z轴电机
B/C轴光电编码器
链式排屑机和排屑车
电气柜热交换器
撇油器
变压器（仅限出口）
可选配件
西门子/发那科控制器
冷却液通过主轴（CTS）20/30/50巴
可编程切削冷却液喷嘴
切屑冲洗系统
刀具长度测量系统
工件测量系统
夹具气源
CE标准
电气柜空调
HSK-63A，20,000转/分主轴（内置式）
15,000转/分直接驱动主轴
汽车保护软件
---
