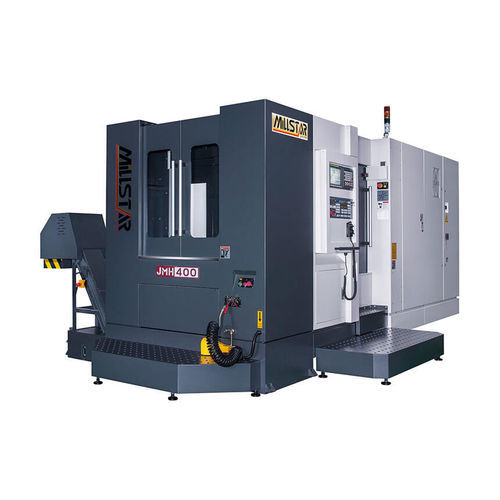

3轴CNC加工中心 JMH400卧式BT4040工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 卧式
- 主轴头
- BT40
- 工具数量
- 40工具, 60工具
- 相关功能
- 切割
- X轴
630 mm
(24.8 in)- Y轴
630 mm
(24.8 in)- Z轴
630 mm
(24.8 in)- 转速
10,000 rpm
(62,832 rad.min-1)- 输出功率
15 kW, 18.5 kW
(20.39 hp, 25.15 hp)- X轴进给速度
最少: 1 mm/min
(0 in/s)最多: 10,000 mm/min
(7 in/s)- Y轴进给速度
最少: 1 mm/min
(0 in/s)最多: 10,000 mm/min
(7 in/s)- Z轴进给速度
最少: 1 mm/min
(0 in/s)最多: 10,000 mm/min
(7 in/s)- 最大台面负荷
400 kg
(882 lb)- 工具重量(最大)
10 kg
(22 lb)- 总重量
11,500 kg, 13,500 kg
(25,353.16 lb, 29,762.41 lb)- 整体长度
4,713 mm
(185.6 in)- 整体宽度
3,056 mm
(120.3 in)- 总高度
2,735 mm
(107.7 in)
产品介绍
移动式立柱结构设计可有效解决主轴头摇摆与预防刚性位移.
直结式主轴提供较佳的加工精度与降低主轴位移.
三轴采用重负荷滚柱式线轨, 具耐负荷与高速位移特性.
一对一同步交换工作台, 可於加工中装卸工件, 节省停机等待工件装卸时间, 达到100%机器运转效率.
旋转工作台采用伺服马达驱动, 定位快速精准.
X, Y轴伸缩护盖采用剪刀式伸板, 使伸缩护盖在轴向移动式受力平均, 增加移动之顺畅性, 降低马达负载与噪音.
超强冲屑系统设计有三个冲屑区域, 共计30个喷水孔, 广大强力的冲屑可有效避免工件热变形并提升33%的冲屑效果.
标准配备:
回转式自动交换工作台-APC
１゜分割旋转工作台(JMH-400标配0.001o)
三菱或发那科控制器
40刀链条式刀库
BT-50,JMH-500:6,000 rpm直结式主轴
BT-50,JMH-630/800/1000:6,000 rpm日制齿轮式主轴
高刚性滚柱型线轨
主轴环状冷却系统
主轴油温冷却系统
电气箱热交换器
三区域强力冲屑系统
自动润滑系统
全罩式钣金
履带式铁屑输送机与集屑车
水平调整螺栓与垫片
工具箱及工具
操作及维护保养手册
变压器(外销专用)与外销出货装箱
选购配备:
0.001o或5o分割旋转工作台(JMH-400, 0.001o 标准)
60刀,90刀,120刀,链条式刀库
BT-50, 8,000~12,000 rpm直结式主轴(JMH-500)
BT-50, 8,000或10,000 rpm直结式主轴(JMH-630~JMH-1000)
主轴中心出水(CTS-20/30/50/70 bar)
三轴光学尺
油水分离机
电气箱冷气机
自动刀长量测装置
自动工件量测装置
油路刀把冷却系统(不含刀把)
CE标准
西门子/海德汉/发格控制器
工作台自动化系统
高扭力齿轮箱(JMH-400/JMH-500)
螺杆中空冷却系统(JMH-630/JMH-800/JMH-1000标准)
