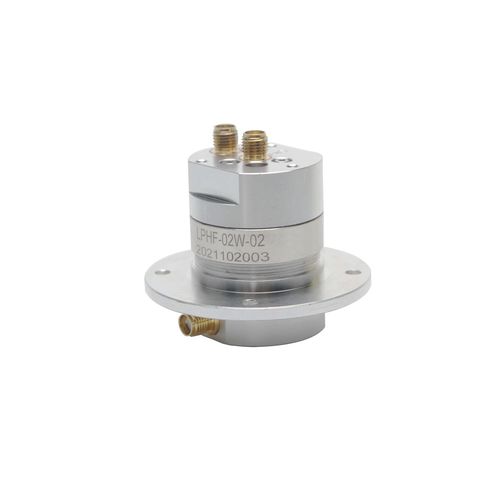

胶囊式滑环 LPHF-02W-2

用于雷达天线海洋应用非民用

高频旋转接头包括同轴旋转接头、波导旋转接头、同轴波导旋转接头。它们也可以被称为高频滑环或射频滑环。这些滑环是专门为高频信号/射频信号设计的。 LPHF-02W-2该产品转速可达200rpm，寿命>500万，CH1:DC-18GHz,vswr<1.5，CH2:DC-10GHz,vswr<2.4，两通道频率较高，性能较同行有优势，且该型号可满足客户定子端径向出口方式，减少轴向空间限制。 规格 通道 CH1 CH2 启动转矩 0.05Nm@室温 接口 Tpe SMA-F(50ohm) SMA-F(50ohm) 连续旋转扭矩 0.05Nm@室温 旋转速度，最大。250rpm 频率范围 DC-18GHz 和 DC-10GHz 寿命≥500万转 峰值功率，最大。1000W 外壳材料铝 平均功率最大 60W@4.5GHz & 10W@4.5GHz 插入损耗，最大0.5dB/0.54dB 操作温度 -45~+70*C
