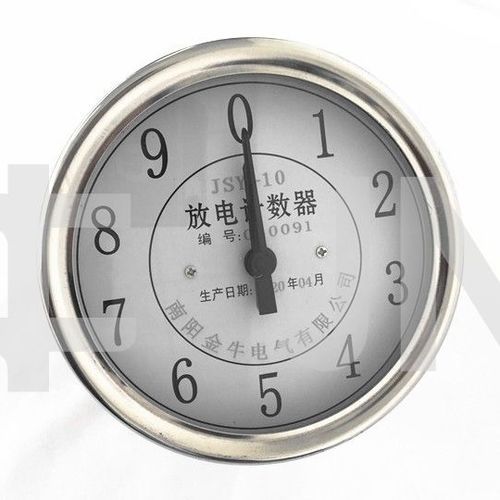

雷电计数器 Jsy-10

模拟

JS8、JS8A型放电计数器（以下简称计数器）是串联在避雷器下面，用来记录避雷器动作次数的一种装置，js8型勇于6KV-220KV电压等级。JS8A型勇于330KV及以上电压等级的阀式避雷器，使用地点的环境条件与相连接的避雷器相同，海拔高度不超过4000米，环境温度为-40℃-+40℃，它不适用于有严重腐蚀金属及绝缘件的气体，有严重污染和有剧烈震动的地方。 结构和性能 放电计数器主要由阀片，硅桥式整流器，电容器，电磁计数器等原件组成，它利用通过避雷器的能量（冲击电流和工频电流），在阀片（非线性电阻）上取压，经硅桥式整流器，单向对电容器充电，并以直流对电磁计数器线圈放电而使计数器吸动一次，既记录一次来实现记录动作次数。
