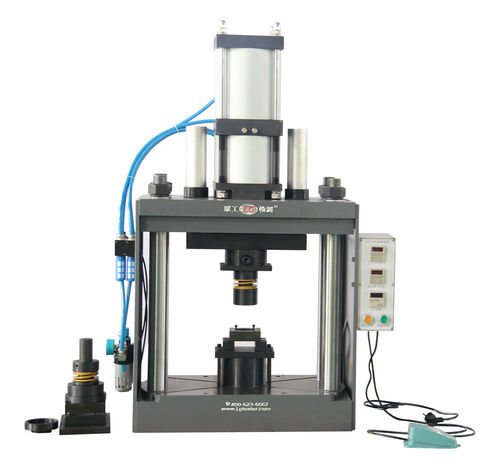

自动样本制备系统 LGZY-30TBT

深伸拉成型

一、设备说明。 为了达到制备深冲杯圆样的目的，我公司提供了一台气动送模机，符合GBT24183-2021《金属材料-板材及带材-检验》的要求，可生产φ60mm的圆盘，制备样品的厚度范围为0.15-3mm。采用单一驱动源同时驱动多个部件，具有加工节奏统一、加工精度高、加工效率提高等特点。 第二，结构示意图。 该设备包括基体部分、驱动部分、导向部分、气动系统、电控系统、下模组件、上模组件安装部分等；操作时，只需手动将切成100mm宽的带状样品通过压模，点击 "脚踏开关 "按钮，即可开始冲裁操作。 三、主要技术参数。 1.工作压力：250KN。 2.快进力：8.5KN。 3.返回力：6.6KN。 4.活塞的总行程：200mm。 5.力的行程。35mm。 6.工作周期。 3.2秒/次。 7.下行速度：100mm/S。 8.保压时间：可任意设定。 9.操作方式：脚踏开关。 10.空气消耗量。11升/次。 11.气源压力：0.7MPa。 12.立柱间距。480mm。 13.闭合高度：380mm。
