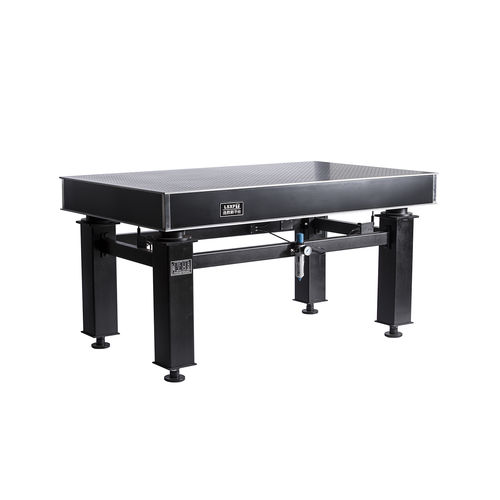

防震动光学台 ZDT-P Series

精准气动驱动

气浮型隔振光学平台 ZDT-P系列 ▪阻尼结构工作台板，可消除表面共振 ▪台板可选 ▪自动调平 ▪可配套安装脚轮 蜂窝结构隔振平台台板或超导磁隔振平台台板，台板强度高，稳定可靠；隔振器采用超薄复合材料气囊、带附加扩散口的多小孔准层流阻尼技术，隔振性能良好，系统稳定。自动水平，自动充气，关键气动执行元件均采用德国FEST0产品，静音空气压缩机气源、噪声低。 应用领域： 显微镜、医疗生物 光路测试、光学测量 激光扫描、激光干涉 光谱实验、精密检测 集成电子 对振动要求非常高的仪器设备 性能指标： 固有频率 垂直：1.0～2.0Hz 水平：1.0～2.0Hz 隔振方式 空气弹簧 隔振橡胶 调平方式 自动调平 阻尼方式 多小孔空气阻尼 平台高度 800mm 工作压力 0.2～0.4MPa 空气源 静音空气压缩机 ＜50dB 隔振效率 垂直：5Hz时：82～88% ； 10Hz时：86～95% 水平：5Hz时：78～86% ； 10Hz时：84～92% 重复定位精度:±0.1mm 台板平面度:≤0.05mm/m² 台板粗糙度:≤0.8μm，表面亚光处理 调节高度:±10mm
