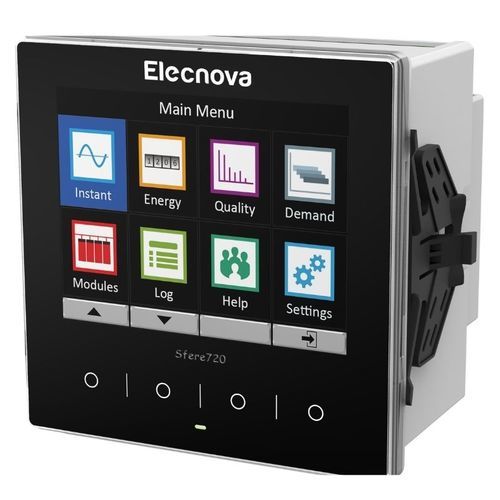

电能质量分析仪 Sfere720

监控模块化壁挂

简介： 智能测控仪Sfere720系列产品可实现对用电负荷的全电量参数的实时测量，其完善的电能计量及电能质量分析功能，可适用于各类电力监控及能源管理系统。产品采用超大液晶彩屏，提供中英文显示界面；电容式触摸按键操作更加便捷，扩展功能采用模块化设计，使得功能配置更加丰富。 特点： 准确度等级：有功电能0.2S级，无功电能2级 全电量测量：三相电压、三相电流、中性线电流、分相及总有功功率、分相及总无功功率、分相及总视在功率、分相及总功率因数、频率、需量 基波电量测量：三相基波电压、三相基波电流、分相及总基波有功功率、分相及总基波无功功率、分相及总基波视在功率、基波功率因数 电能计量：分相及总双向电能、四象限无功电能、视在电能、双向基波电能、12月复费率及总电能 电能质量监测：总谐波畸变率、2～63次谐波含有率、序分量、不平衡度、平均值、电压偏差、电压合格率、频率偏差、频率合格率、电压波动与闪变、电压骤升骤降、电压波峰系数、电流K系数 数据记录：仪表/负荷运行时间、SOE事件、越限报警、需量、最大最小值、历史数据、故障录波 图形显示：实时波形图、谐波柱状图、矢量图 信号接入：电压测量端支持AC 400/690V接入，电流端支持持续的2倍额定电流值接入 输入输出：提供2路有源交流湿接点输入、2路继电器输出、1路可配置电能脉冲输出和1路RS485接口。 多模块选择：提供多种功能选配模块，主体可扩展的模块数量可达4个，模块即插即用，安装位置和种类不受限制 人机交互：3.5寸彩屏，电容触摸式按键，多语言版本
