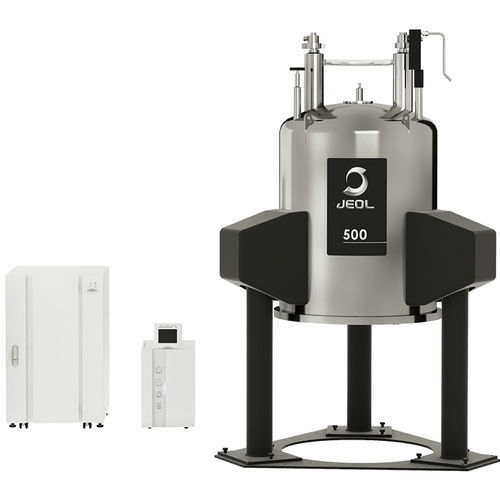

FT-RMN光谱仪 JNM-ECZL series

实验室自动测量

ECZ Luminous（JNM-ECZL 系列）是配备最先进数字和高频技术的核磁共振波谱仪。高度集成的STS（智能收发系统）采用高速、高精度数字高频控制电路，实现了谱仪的进一步微型化和高可靠性。它能够进行高磁场和固态核磁共振测试，同时保留了传统低场溶液核磁共振谱仪的尺寸。 全新多频驱动系统支持在标准配置下进行多共振实验，提供了更广泛的解决方案。希望 ECZ Luminous 能给您带来愉快的体验。 主要特点 1. STS（智能收发系统） ECZ Luminous 延续了上一代 ECZ 系列采用的 STS（智能收发器系统）数字高集成和高频技术。 序列发生器、DDS（直接数字合成器）、FSU（频率合成器）、发射器、接收器、采集单元和门控单元都集成在单个 RF（射频）发射器/接收器板上。 单个射频发射器/接收器板上还配置了两个 4 频率源单元（高频和低频各一个）和一个接收器。 标准配置共含八个频率源和一个接收器。 ECZ Luminous 可扩展到四个射频发射器/接收器板，以支持多达 8 个原子核、32 个频率源和四个接收器。 此外，STS 中的发射器/接收器系统结合了直接转换过采样和欠采样技术，可以根据目标频率进行灵活的变频和高效优化的信号传输/接收。 2. 高精度数字控制 ECZ Luminous 序列发生器以 5 纳秒 的最小控制时间分辨率提供频率、相位和调幅的快速控制。 此外，ECZ Luminous 配备了数字正交检测 (DQD) 电路，在发射器和接收器系统中均可同步或异步地进行动态频率和相位调制。 由此实现具有高功能性和高自由度的信号处理，并有望应用于近年来日趋重要的尖端固态 NMR 测试。 此外，序列存储器采用了独特的流式传输技术，具备准无限存储容量； 同时，与外部系统之间的各种门控和同步操作可以获得相同的控制性能。 这些高速、高精度数字控制技术为满足各种要求提供了最佳解决方案，有助于实现宽范围的高级核磁共振测试。 如果观察到的原子核有宽范围的化学位移，例如 19F，一些信号可能由于常规矩形脉冲的带宽有限而无法观测到。 在这种情况下，高速相位调制脉冲激发的范围更广，非常有用。 3. 宽动态范围 ECZ Luminous 中的接收器由序列发生器控制，可以独立动态地进行频率和相位调制以供采样。 高速 A/D 转换的 DQD（数字正交检测）技术不仅通过高速率过采样提高了对抗量化噪声的有效动态范围，而且最大限度地减少了互调失真 (IMD) 等多余的信号。数字滤波器针对核磁共振进行了优化，可确保在较宽的带宽范围内实现定量性能。 利用 ECZ Luminous 的高动态范围，您可以清楚地捕获NMR测试中的小信号，以及溶剂等大信号。 4. 数字锁定电路确保稳定性 ECZ Luminous 采用 STS 技术以高速和高精度对氘锁信号进行数字控制。数字反馈电路的快速响应控制更高效地减小了磁场波动的影响。高速、高精度的数字锁定反馈功能可实现长时间的稳定测试。 5. MFDS（多频驱动系统） 我们新开发了一种多频驱动系统。 ECZ Luminous 系统扩展了 HFX 系统的设计概念，使用三共振探头（如 HCN 和 HCX 探头等）也能在标准双通道谱仪上实现了多共振实验。 传统的三重共振实验需要对三个或更多不同频率的原子核进行脉冲照射，过去需要进行通道扩展和增加安装空间才能实现，成本高昂。
