晶体振荡器 JSO21

MEMS工业

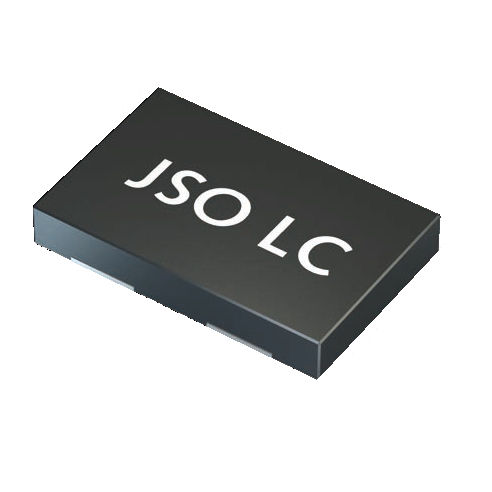

MEMS振荡器 JSO LC系列 - 1.8 V - 带HCMOS/LVCMOS输出的低功率振荡器 - 兼容行业标准包2016 - 7050 - 扩展的抗冲击、抗振动和温度范围 - 按客户要求配置 - 迅速的送货服务 频率范围 1.0 ~ 110.0 MHz 115.0 ~ 137.0 MHz 所有频率稳定性 ±20 ppm ~ ±50 ppm 电流消耗 电源电压 VDC 1.8 V ± 10 工作温度T0=-20℃~+70℃。 T1 = -40°C ~ +85°C。 T2 = -40°C ~ +105°C。 T3 = -40°C ~ +125°C。 T8 = -55°C ~ +125°C。 存储 -55°C ~ +150°C 输出逻辑 HCMOS/LVCMOS 上升和下降时间 15 pF时最大4.2 ns / 30 pF时最大6.8 ns。 最大负载建议最大30 pF (≤74.0 MHz) 建议最大15 pF (>74.0 MHz) 其他负载电容的可能性。 见补充文件 最大电流2 mA 低电平最大 0.1 x VDC 高电平最小0.9 x VDC 待机功能 (e/d) 停止 (S)、仅三态 (T) 或无 (N)。 输出使能时间最大为5 ms (S) / 150 ns (T)5 ms (S) / 150 ns (T) 最大输出禁用时间150 ns 开机时间最大5毫秒 最大待机电流2 µA（用于停止（S）。 相位抖动 12 kHz ~ 20 MHz < 3.0 ps RMS 0.5 x VDC时的对称性 45% ~ 55% (标准)
