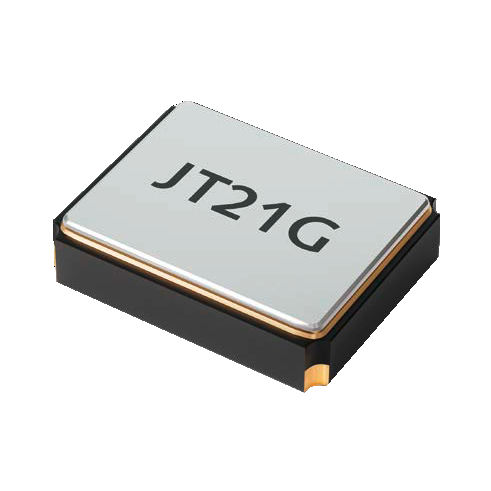

TCXO振荡器 JT21G

机电SMD工业

振荡器JT21G - JT21GE - 用于GPS的TCXO。 - 温度补偿晶体振荡器，2.0 x 1.6 mm温度补偿晶体振荡器，2.0 x 1.6 mm - 导航系统（GPS等）专用型。 - 高稳定性 ±0.5 ppm - 温度范围可达-40°C ~ +85°C。 - JT21GE具有开启/关闭功能。 频率范围 26.0/ 38.40 MHz (其他频率视具体情况而定) 频率 容忍/ 稳定性 在+25°C ±2.0 ppm (包括2次回流焊) 温度±0.5 ppm（稳定性代码E）。 老化第一年±1 ppm 电源电压 ±0.2 ppm (VDC ± 5 %) 负载变化 ±0.2 ppm (在 10 KΩ || 10 pF +/-10 %) 电流消耗 2.0 mA (在 26.0 / 38.40 MHz) 电源电压 VDC 1.8 / 2.5 / 2.8 / 3.0 / 3.3 (±5 %) *。 工作温度 -30 °C ~ +85 °C (温度代码M) -40 °C ~ +85 °C (温度代码K) 存储 -40 °C ~ +85 °C 输出负载名义10 KΩ // 10 pF 最低0.8Vpp（削峰填谷）。 最大温度斜率 0.1 ppm / °C (最高温度阶梯2 °C时) 静止频率滞后 (最大频率差在 +25 °C，测量前和测量后 冷热循环后) 0.6 ppm 开机时间最大 2.5毫秒 相位噪声在100Hz -117 dBc/Hz typ. 在1 KHz的ƒo处 -137 dBc/Hz typ.在10 KHz的26 MHz处 -149 dBc/Hz typ. 26 MHz在10 KHz -149 dBc/Hz typ.在1 KHz -137 dBc/Hz typ.
