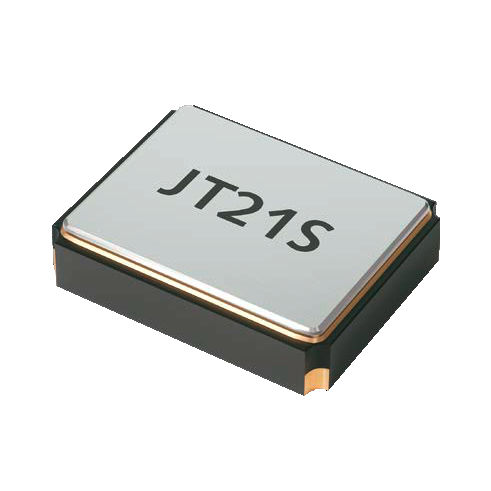

TCXO振荡器 JT21S

机电SMD工业

温度补偿晶体振荡器，2.0 x 1.6 mm温度补偿晶体振荡器，2.0 x 1.6 mm - 低功率VCTCXO或TCXO，带削波正弦输出。 - 温度范围 -40 °C ~ +85 °C 可用 - ± 0.5 ppm的稳定性 - 用于导航系统，请选择JT21G(E) 频率范围 9.5 ~ 52.0 MHz 频率 容忍/ 稳定性 在+25°C ±2.0 ppm (包括2次回流焊) 温度 ±0.5 ppm ~ ±5 ppm (表1) 老化第一年±1 ppm 电源电压 ±0.2 ppm (VDC ± 5 %) 负载变化 ±0.2 ppm 最大电流消耗 1.5 mA。<26 MHz / 2.5 mA max.<52 MHz 电源电压 VDC 1.8 / 2.5 / 2.8 / 3.0 / 3.3 (±5 %) *。 操作温度见表1 存储 -40 °C ~ +85 °C 输出负载名义10 KΩ // 10 pF 最低0.8Vpp（削峰填谷）。 外部调谐范围 JT21SV ±8 ppm min. 外部调谐电压 JT21SV 0.9 V ± 0.9 V at VDC = 1.8 V (标准) 1.5 V ± 1.0 V，VDC ≥ 2.5 V（标准）。 1.4 V ± 1.0 V，VDC ≥ 2.5 V（选件）。 开机时间最大 2.5毫秒 相位噪声在100Hz -117 dBc/Hz typ. 在1 KHz的ƒo处 -137 dBc/Hz typ.在10 KHz的26 MHz处 -149 dBc/Hz typ. 26 MHz在10 KHz -149 dBc/Hz typ.在1 KHz -137 dBc/Hz typ.
