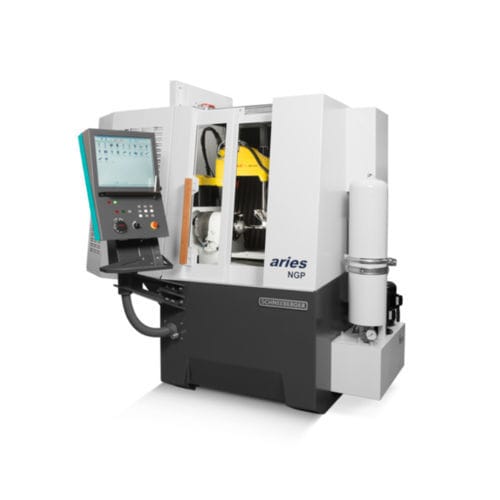

切割工具磨床 aries NGP Production Scara铣刀CNC数控5轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 用于切割工具, 铣刀
- 操控类型
- CNC数控
- 轴数
- 5轴
- 其他特性
- 紧凑型
- 输出功率
5 kW, 7 kW
(6.8 hp, 9.52 hp)- X轴
420 mm
(16.54 in)- Y轴
360 mm
(14.17 in)
产品介绍
创新的5轴概念使数控工具磨床具有最大的灵活性。 非常适合于各类刀具的小批量生产和修磨。
非常适合刀具室：宽大的工作空间，完美的SCHNEEBERGER机床质量和出色的稳定性，以及可与刀具柜大小相媲美的紧凑型优化设计！宽度仅99厘米，又保证了大直径较长刀具的5轴磨削空间。
备有以下丰富选项，用于扩展应用范围和提高生产效率。所有选项都根据机床结构进行了优化：
双料盘Scara机器人
全轴直接位置测量系统
手动尾座
手动托架
弹簧夹头，芯轴，刀片夹具
过滤系统
静电式油雾分离器
CO2灭火器
数控轴：
Z轴：垂直方向，行程260mm，直线导轨，滚珠丝杠，分辨率0.05微米
A轴：工件轴夹持，HSK80，分辨率0.0001°
C轴：回转轴，旋转范围320°，分辨率0.0001°
控制系统:
FANUC 0i 5轴数控系统
19” TFT彩色液晶触摸屏，USB 3.0接口
上下料选项:
集成式上下料系统，料盘尺寸200x200 mm
磨削头:
双端面直驱磨削主轴，HSK 50
重量:
1900 kg
