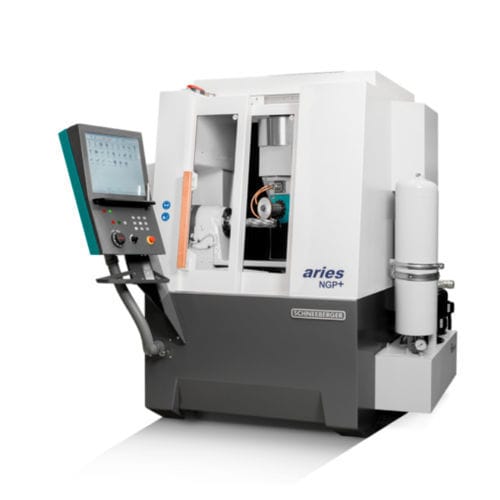

切割工具磨床 aries NGP+刀片通用CNC数控
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 用于切割工具, 刀片
- 结构
- 通用
- 操控类型
- CNC数控
- 轴数
- 5轴
- 主轴速度
12,000 rpm
(75,398 rad.min-1)- 输出功率
5 kW, 7 kW
(6.8 hp, 9.52 hp)- X轴
420 mm
(16.54 in)- Y轴
360 mm
(14.17 in)
产品介绍
ariesNGP的加大版：机床底座更宽，开门尺寸更大，中心高210mm。得益于创新的5轴概念，这款数控工具磨床发挥了极大的柔性，完美应对标准刀具的修磨及小批量刀具的生产。磨削刀具直径最大可达400mm,磨削长度（含端齿完全磨削）最大可达330mm。
备有以下丰富选项，用于扩展应用范围和提高生产效率。所有选项都根据机床结构进行了优化：
上下料系统
全轴直接位置测量系统
手动尾座
手动托架
弹簧夹头，芯轴，刀片夹具
过滤系统
静电式油雾分离器
CO2灭火器
数控轴:
Z轴：垂直方向，行程325mm，直线导轨，滚珠丝杠，分辨率0.05微米
A轴：工件轴夹持，HSK80或ISO50，分辨率0.0001°
C轴：回转轴，旋转范围320°，分辨率0.0001°
控制系统:
FANUC 31i-B5或FANUC 0iF 5轴数控系统
19” TFT彩色液晶触摸屏，USB 3.0接口
上下料选项:
集成式上下料系统，料盘尺寸200x200 mm
Grinding head:
磨削头:
双端面直驱磨削主轴，HSK 50，水冷
重量:
2000 kg
