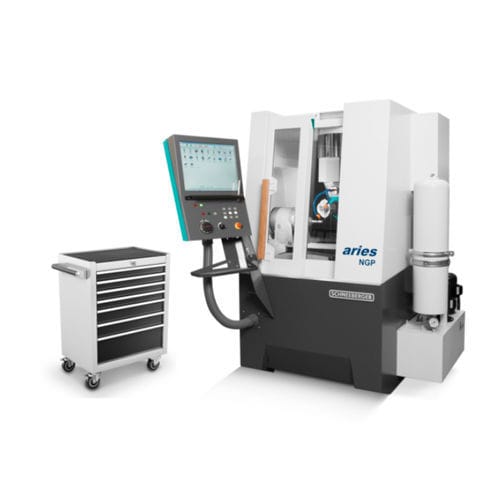

切割工具磨床 aries NGP-4滚珠丝杠CNC数控4轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 用于切割工具, 滚珠丝杠
- 操控类型
- CNC数控
- 轴数
- 4轴
- 其他特性
- 高精度
- 输出功率
5 kW, 7 kW
(6.8 hp, 9.52 hp)- X轴
420 mm
(16.54 in)- Y轴
360 mm
(14.17 in)
产品介绍
4轴数控工具磨床，加工范围大，具备施利博格久负盛名的高品质与稳定性！适用于大、长刀具的4轴加工。例如滚刀、轮廓立铣刀、燕尾型立铣刀和刨刀头的修磨。
备有以下丰富选项，用于扩展应用范围和提高生产效率。所有选项都根据机床结构进行了优化：
全轴直接位置测量系统
手动托架
手动尾座
弹簧夹头，芯轴
木工刀用第二测头
木工刨刀头夹具
过滤系统
静电式油雾分离器
CO2灭火器
数控轴:
Z轴：垂直方向，行程260mm，直线导轨，滚珠丝杠，分辨率0.001mm
A轴：工件轴夹持，ISO50，分辨率0.001°
C轴：手动轴轴，旋转范围+/- 180°，分辨率0.001°
控制系统:
FANUC 35i 4轴数控系统
10.4” TFT彩色液晶触摸屏
磨削头:
双端面直驱磨削主轴，HSK 50
重量:
1700 kg
