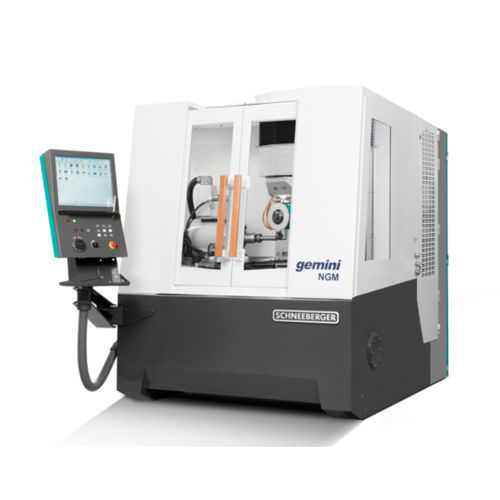

切割工具磨床 gemini NGM GHP

用于齿轮滚刀CNC数控6轴

geminiGHP是一款适用于滚刀齿形缠磨的高动态6轴数控磨床。6根轴全部采用直线电机，静压导轨和大扭矩电机技术，从而确保了机床最大的精度。 振荡磨削过程是产生精确的后退磨削系统的核心。 得益于可互换的磨头，带有和不带有支撑中心，可以使用直径在26到100mm之间的砂轮。 高性能控制系统可处理沿退刀磨削曲线的精确路径，低运动质量和现代线性电动机可确保强劲的动力。 通过机床上的直接图形操作员界面支持新工具的设置，并且非常有效且容易使用。 应用范围：滚刀轮廓铲磨，包括任意标准或非标轮廓 加工材质：高速钢或硬质合金 加工直径：最大200mm 螺旋角：±45° 最大长度：250mm 备有以下丰富选项，用于扩展应用范围和提高生产效率。所有选项都根据机床结构进行了优化： 修整单元 手动或液压尾座 同步拉爪，芯轴 过滤系统 静电式油雾分离器 CO2灭火器 数控轴: Z轴：垂直方向，行程400mm，直线电机驱动，分辨率0.1微米 A轴：工件轴，无限回转，HSK 80，400rpm，分辨率0.0001° ，中心高151mm B轴：回转轴，旋转范围270°，分辨率0.0001° V轴：前后方向第二轴，行程10mm，直线电机驱动，分辨率0.1微米。 控制系统: FANUC 3i B5 5轴数控系统 19" TFT彩色液晶触摸屏，USB 3.0接口 磨削头: 可更换式磨削头，砂轮直径25mm-120mm； 水冷电主轴，陶瓷钢混合轴承。 重量: 8000 kg
