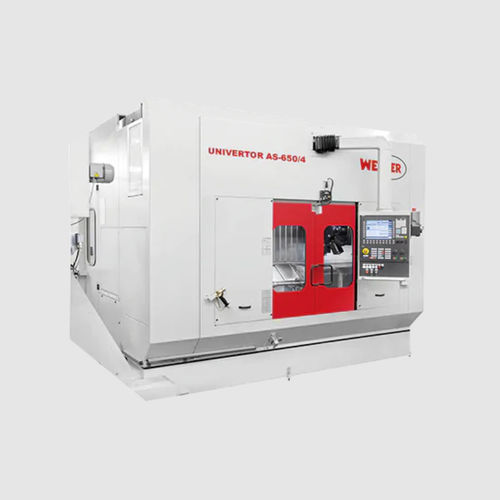

CNC数控车削加工中心 UNIVERTOR AS立柱12工具用于机轴加工
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 结构
- 立柱
- 工具数量
- 12工具
- 应用
- 用于机轴加工
- 性能
- 精准
- 组合功能
- 孔加工, 磨削
- 直径
160 mm
(6.3 in)- 旋转速度
1,500 rpm, 4,500 rpm
(9,424.778 rad.min-1, 28,274.334 rad.min-1)- 行程X
280 mm
(11 in)- Z轴
1,130 mm, 2,400 mm
(44 in, 94 in)- 快进X
30 m/min
- 快进Z
60 m/min, 100 m/min
- 标准功率
18 kW, 23 kW, 30 kW
(24.5 hp, 31.3 hp, 40.8 hp)- 最大扭矩
115 Nm, 146 Nm, 151 Nm, 191 Nm
(85 ft.lb, 108 ft.lb, 111 ft.lb, 141 ft.lb)
产品介绍
有两种机器尺寸
可提供左右两个机型
所有轴均具有高动态性能
模块化设计的单主轴拾取式精密车床。专为各种批量的完整加工而设计，单位成本低，加工和质量要求高。由于自动化解决方案集成为拾取系统，因此无需上料装置或单独的机器人解决方案。UNIVERTOR AS 的横向滑台采用水平设计，同时承载电主轴和数控尾座。尾座和稳定架的移动由 NC 控制。
概念上的优势
有两种机床尺寸
机床立柱具有非常好的刚度特性，并且由于模型中残留的砂粒而优化了阻尼特性
所有轴的直线导轨均具有高精度和预载等级
所有轴的直接路径测量系统（玻璃光栅尺）
所有轴的高动态性能
自制车削主轴，同心度和轴向跳动精度极高
车削主轴安装和拆卸简单，便于维修
绿车、硬车、擦洗和精加工操作
自动化简单，只需传送带
已获专利的拾取原理，专为加工轴类零件而优化
经过验证的机床概念，已生产 500 多台机床
占地面积小
主轴 A6，符合 DIN 55026 标准
尾座采用 MK 4 安装方式
刀塔接口 VDI 或 Capto 可能 4
拾取装载选项
可驱动刀具（用于钻孔操作）
可旋转车削
数控可调稳固托架
可集成测量探头
可附加外部磨削装置
---
