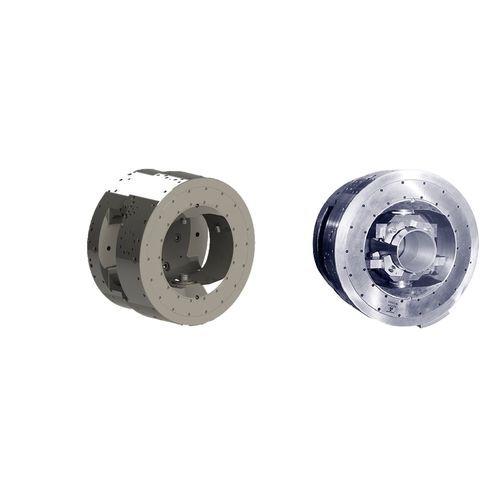

给油液压夹头 HSZ / ZHSZ / ZHSZF

液压

FORKARDT广泛的特殊设计的分度卡盘档案包含了大量的变体，这些变体是为非常特殊的夹持问题或尺寸开发的。 以下是一些常见变体的类型名称。 HSZ = 采用HS原理和齿轮齿条驱动的分度卡盘 ZHSZ = 采用HS原理和齿轮齿条驱动的中心夹持分度卡盘 ZHSZF = 采用HS原理和齿轮齿条驱动的中心夹紧分度卡盘，带液压离心力补偿 使用这些卡盘类型，可以加工具有两个相反轮廓的工件，以及具有交叉轴（4 x 90°）的工件。 分度和锁定是通过一个分度方块和一个切向楔子进行的，根据已被证明的HSR原理，两个夹爪的中心运动是通过一个同步环进行的。 进油装置包括一个安装在主轴末端的带管束的7重进油装置。 HSZ卡盘适用于重型加工。一个典型的应用是在双主轴车床上加工袖子。 HSZ和ZHSZ卡盘通过齿轮齿条触发旋转。整个系统由位于卡盘体内的气缸锁定。 ZHSZ卡盘可选择带液压离心力补偿（ZHSZF）。
