板材固定件 0.0.603.14

铝制不锈钢塑料

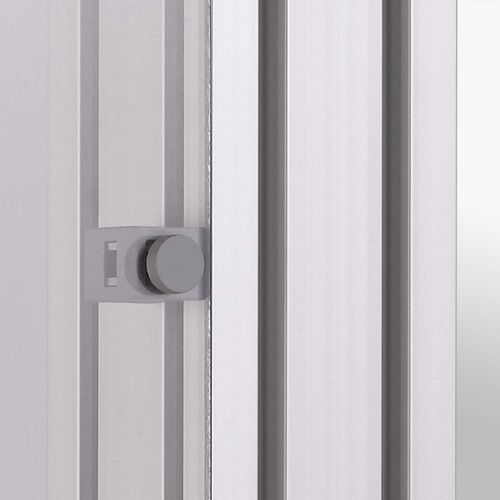

多块板 X 8 PA 可在任何位置旋转到型材槽中。由丙烯酸玻璃、塑料或复合材料制成的轻金属板材和面板元件必须在适当位置开孔，并用螺钉固定在多块板上。 面板可以使用通孔或滑入基本单元的方形螺母进行固定。由于滑入式方形螺母可以自由定位，因此相对于面板元件的外边缘，螺孔位置的公差范围很大。 多块 X 8 PA 可以沿着凹槽移动，使其与面板元件中的孔对齐。 由于多块板 X 8 PA 有两个不同的安装位置，因此可以改变偏移位置。 将多块板 X 8 PA 插入型材槽中，向右转 90° 即可锁定。 此步骤建议使用 20 A/F 号扳手。 要将 Multiblock X 8 PA 插入封闭沟槽的型材中，建议使用钻头将相关位置的沟槽盖板取下。阶梯钻，通用连接 6 (0.0.431.19) 就是理想的选择。所需的钻孔深度仅为 2 毫米！ 建议安装面板元件。Multiblocks X 8 PA 的允许负载为 F = 250 N。 紧固螺钉的长度取决于面板元件的厚度。 使用厚面板元件时，可通过在面板上钻孔并攻丝来从内部固定多块板。在这种情况下，可将方形螺母从多块板上卸下。 Multiblock X 8 PA 0/12 mm 的连接尺寸。
