型材线性设备 0.0.655.98

同步齿形带伺服电机式紧凑型

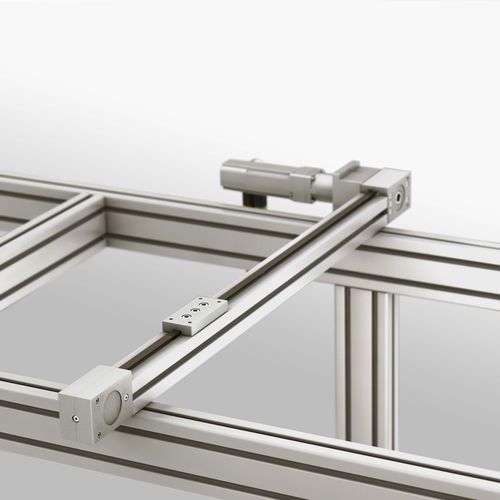

轻便、安静、高性能！GSF 8 40 R10 线性单元是一种高效的交钥匙系统，对空间的要求极低。这种经济型直线单元仅使用少量组件就能实现最高性能。例如，滑块使用支撑型材上的 8 号线凹槽作为导轨。在耐磨滑靴上运行时无需润滑剂。 驱动装置和反向装置的设计非常紧凑。正时皮带的张紧装置集成在反转装置中。安装有滚珠轴承的皮带轮可确保长期使用时运行安静平稳。正时皮带通过轮廓槽返回。 紧凑的尺寸和免维护设计使线性单元 GSF 8 40 R10 成为一种非常高效的解决方案。它非常适合需要移动低负载的应用。由于采用了实用的空心轴，可根据安装情况在右侧或左侧安装胀形齿圈联轴器。 注：GSF 8 40 R10 线性单元作为交钥匙系统，可根据所需的行程长度随时安装。也可单独订购部件，然后组装成定制单元。 线性单元 GSF 8 40 R10 负载规格 最大负载下的运行长度1000 公里 最大速度：1 米/秒 由于其结构原因，滑动导轨在低速运行和负载增加时可能会出现轻微的不规则现象（粘滞/滑动效应）。当同步带张力过大时，这种效应会被放大。建议在涉及垂直负载的应用中使用线性单元 GSF。 线性单元 GSF 8 40 R10 运行速度 v 与输入速度 n 的关系（同步带驱动）
