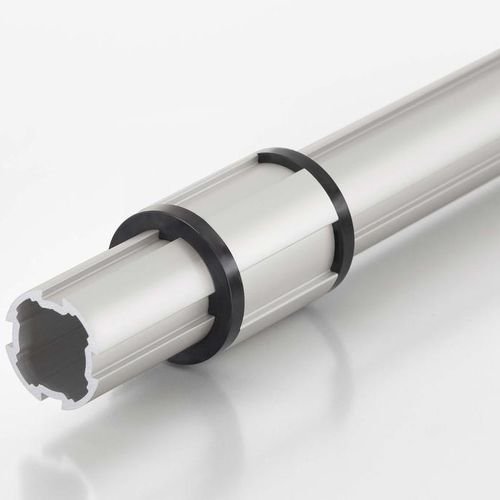

线性滑动轴承 0.0.676.25

铝制套筒式防摩擦

它能使一切保持在轨道上！带防扭转功能的滑动轴承套 D40/D30 ESD 允许您沿着型材管 D30 和型材 6 D30 准确地引导型材管 D40/30。这些滑动轴承套利用凹槽防止围绕导轨型材纵轴旋转。因此，在 LCA/Karakuri/LCA 应用中，移动部件会沿着支撑型材滑行，并由于防扭转功能而保持相同的方向。这使得在 Karakuri/LCA 应用中更容易引导配重，而不会有围绕导向轮廓旋转的风险。 带防扭转功能的滑动轴承 D40/D30-50 ESD 是一套完整的产品，长度为 50 毫米。单独的组件可用于定制所需长度的轴承，以实现理想的导向特性。 注： 与带防扭转功能的型号不同，滑动轴承套 D40/D30 ESD（0.0.665.63）也允许旋转运动。 滑动轴承套 D40/D30-50 ESD 当定制滑动轴承的长度超过 50 mm 时，需要在型材管 D40/D30 (0.0.666.63) 上钻四个孔，以容纳滑动轴承套筒上的凸缘。 Fx = 50 N Fz = 500 N Mx = 5 牛米 My = 5 牛米 Mz = 0 Nm (0.0.665.36) Mz = 5 Nm (0.0.676.25)
