直流电子负载 IT8700P+

LANRS-232高性能

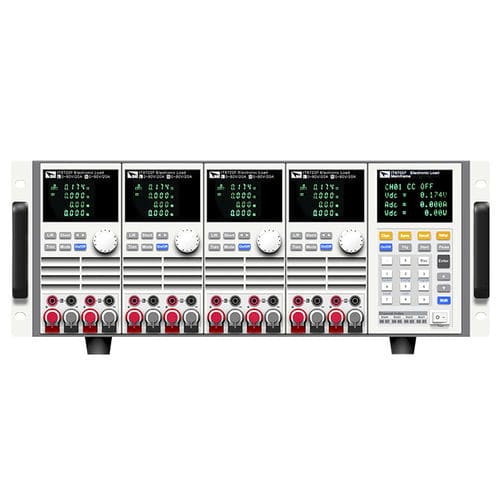

IT8700P+系列高速多通道直流电子负载是IT8700P系列在速度和精度上的升级版，模组支持主从并机，扩展功率，亦兼容原IT8700P机框，新旧模组可以混合搭配。IT8700P+模组具备更快的动态响应，可实现单模组电流上升速度 12A/ μs。同时，更低的导通内阻，适合低压带载测试。更快的环路速度，可精准控制电流无过冲，提高测试效率。三段电流量程，精度更高，纹波更低。电压、电流测量速度升级到250kHz，加上内置LAN, USB及RS232接口，支持SCPI协议，使得IT8700P+更利于系统集成，适用于超级电容、燃料电池、锂电池、高速AC-DC、DC-DC电源如显卡电源、通信电源的研发及产线的测试生产。 IT8700P+模块具有超低的导通内阻，并有三段操作范围的设定，于中小量程档下，最低带载电压均<0.1V，大电流量程下，满电流最低带载电压均<0.5V，并机操作后可获得更低的输入阻抗，适合用于测试燃料电池、超级电容、太阳能电池、DC-DC转换器及其他低压高电流的电子器件。 IT8700P+系列采用可抽换模组式设计，用户可根据需要自由选配不同的模组，并且可以和IT8700P系列的模组混合使用。而且每个负载模组和主控模组单元之中都具有高性能微处理芯片。它们之间采用平行架构，因此具有高测试速度。负载模组之间由系统同步控制，也可以同步测试具有多路输出的电源。 电源往往对瞬时信号和动态响应有较高的要求，为了满足日益高速的电源的发展变化，IT8700P+提供了高速、可编程的动态时序控制，单模组电流上升下降斜率 12A/ μs，远高于前一代产品，可用于通信电源、intel显卡电源的高速动态测试。 IT8700P+系列的动态测试功能可分为连续模式，脉冲模式及翻转模式。
