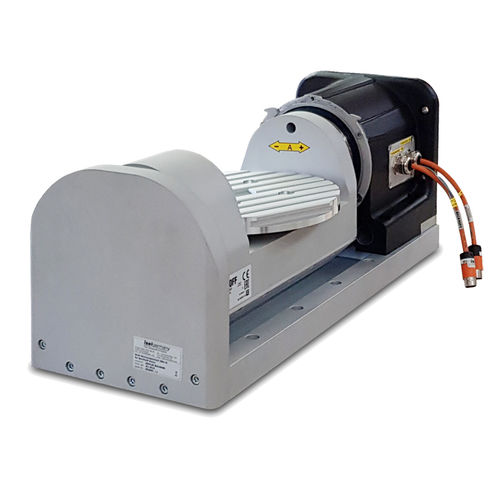

穿转装置 DSH-M

有了 DSH-M 旋转轴装置，现有的机床就可以加装第 4 轴和第 5 轴。该回转装置是以采用谐波驱动技术的 isel RDH 系列为基础设计的，该系列经过实践检验，坚固耐用。 设计非常紧凑，以确保最佳的空间利用率和高负载能力。单个旋转台配备谐波驱动装置，可确保较高的力矩承载能力以及较高的同心度和轴向跳动精度。 旋转台有 DSH-S 和 DSH-M 两种尺寸可供选择。驱动装置可使用各种步进电机或伺服电机。此外，还提供各种类型的限位开关或参考点开关。旋转轴的旋转范围可以单独定义，旋转轴可以无限旋转。 ISEL 数控机床的第 4/5 轴 带精密齿轮（谐波驱动） - 高负载和高刚性输出轴承 - 零齿隙和高扭转刚度 电机 EC60 TM - 200W/48V NEMA 23（步进电机 MS 200） 减速比 1:101 1:51
