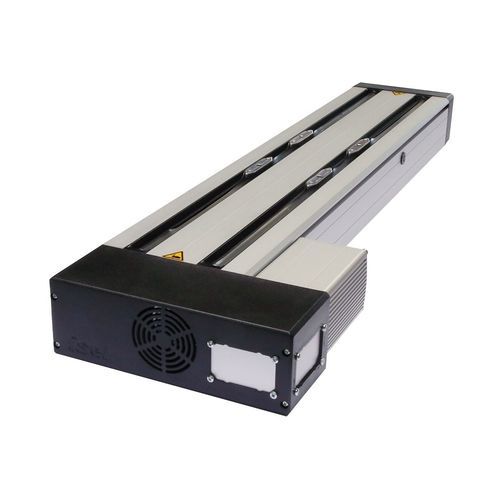

4 根精密钢轴 Ø 12 h6,材料 Cf53,硬度 60 ± 2 HRC
铝制轴槽 WS 5/70,2 x WS 5/70(70 毫米长),可调无间隙,中央润滑系统
间距为 2.5/4/5/10 和 20 毫米的循环滚珠传动装置
标准长度和最大间距见产品说明
根据要求可提供特殊长度!
2 轨道,150 毫米宽,电机可侧装
特点
铝制轴箱型材,宽 150 × 高 75 毫米,自然阳极氧化处理
夹紧区域和型材底部铣平
4 根精密钢轴 Ø 12 h6,材料 Cf53,硬度 60 ± 2 HRC
铝制轴槽 WS 5/70,2 x WS 5/70(70 毫米长),可调无间隙,中央润滑系统
间距为 2.5/4/5/10 和 20 毫米的循环滚珠传动装置
型材密封采用耐摩擦唇形密封件
铸铝端板
带 2 个限位或基准开关,重复精度 ± 0.02 毫米
驱动装置中的密封角接触轴承 - 钢法兰
工艺行程
1 × WS 5 / 70 = 型材长度 (L1) - 150 mm
在 2 × WS 5 / 70 时 = 型材长度 (L1) - 280 mm
型材长度 (L1) 从 290 毫米到 3490 毫米,可提供 100 毫米光栅的型材长度!
根据要求,最大长度可达 3490 毫米。
选项
黑色阳极氧化铝型材
电磁制动器
钢制滑轨 LS2(部件号 223007)
限位开关附件套件(参见附件)
可根据要求提供
长度测量系统
波纹管护罩盖
电机模块左侧组件
---
