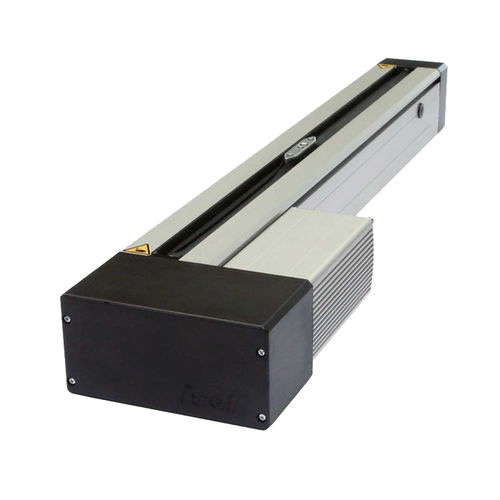

型材线性设备 Linear unit equipped with spindle drive LES 4

伺服电机式线性电机驱动精准

带 2 根精密钢轴Ø 12 h6, 材质 Cf53, 硬度 60 ± 2 HRC 标准- + 最大可订购长度和间距 s. 详细说明 电机模块见下文！ 是设置测量过程的理想选择！ 1 个轨道，75 毫米宽，电机可侧装 特点 铝制轴箱型材，宽 75 × 高 75 毫米，自然阳极氧化处理 夹紧区域和型材底部铣平 配有 2 根直径 12 h6 的精密钢轴，材料为 Cf 53，硬度为 60 ± 2 HRC WS 5/70 铝轴滑轨，2 x WS 5/70（70 毫米长），可调无间隙，中央润滑系统 循环球驱动 2.5/4/5/10 和 20 毫米间距 型材密封采用耐摩擦唇形密封件 铸铝端板 带 2 个限位或基准开关，重复精度 ± 0.02 毫米 密封角接触轴承 工艺行程 1 × WS 5 / 70 = 型材长度 (L1) - 150 mm 在 2 × WS 5 / 70 时 = 型材长度 (L1) - 280 mm 轮廓长度 (L1) 从 290 毫米到 3490 毫米，可提供 100 毫米光栅轮廓长度！ 根据要求，最大长度可达 3490 毫米。 选项 黑色阳极氧化铝型材 电机模块或驱动主轴延伸部分的电磁制动器 钢制滑块 LS2（部件号 223007） 外部限位开关附件组 可根据要求提供 长度测量系统 波纹管护罩盖 电机模块左侧组件
