速度传感器

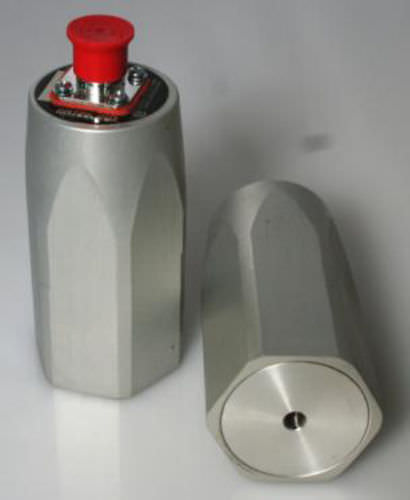

IRD平衡型544型振动传感器是一种在永磁场中移动线圈的地震速度传感器。
544型号的高输出、低阻抗、宽频响应和坚固耐用的结构,适用于各种手动和连续监测应用。
阳极氧化铝外壳具有防水、防尘和可接受的性能。
适用于2级危险区域。可提供各种附件。
安装。
1.敏感轴可以朝向任何方向。
2.安装面必须平整、光滑(最低限度的
直径=2 3/8英寸)。)
3.安装螺栓的轴线必须垂直于安装轴。
表面。
4.只能用手拧紧。
5.连接器的A针脚是信号和外壳接地;连接器的B针脚是信号和外壳接地。
是信号。
一般规格
频率响应 14 至 1,000 Hz,在 ± 8% @ 70°F (21°C) 范围内
灵敏度 1080 ±10% mV/in/s (42.52 mV/mm/s)
最大振幅
125 mils pk-pk至70 Hz
70赫兹以上30克
阻抗R=2 k
L=0.7h @ 70°F (21°C)
磁场
敏感度
0.15 in/s/Gauss
阻尼系数 0.7 (临界值) @ 70°F (21°C)
横向
回复
少于5%(平均)10
和1000赫兹
外壳防水防尘
连接器 2-pin (10SL-4P)
接地箱和信号地线共用
安装 ¼"--28个螺纹孔,深度为¼"。
安装
定向
任何
重量1.3磅(0.59公斤)。(0.59公斤)
溫度
范围
-华氏40至500°F (-40°至260°C)
---
