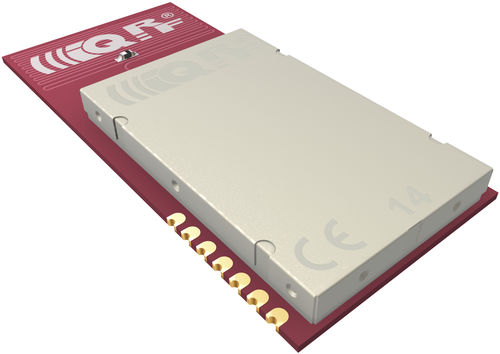

无线电收发器 TR-77D series

ISM波段IQRFLAN

对外部干扰和噪声的高电阻率。 延长阻塞不需要的信号。 适用 于火灾传感器和类似要求苛刻的应用。 TR-77D 是一系列 IQRF 收发器模块，工作在 868 MHz 无许可证 ISM（工业、科学和医疗）频段。 其高度集成的即用型设计，包括 MCU、射频电路、串行 EEPROM 和可选的板载天线，无需外部 元件。 SMT 安装和非常小的尺寸可节省空间。 超低功耗适用于电池供电型应用。 为了适用于火灾传感器和类似应用，SAW 滤波器阻挡不需要的信号，只允许部分 RF 通道，并且最大射频功率受到限制。 带内置操作系统的 MCU 显著缩短了应用开发时间。 可选的 DPA 框架支持无需编程的应用程序。 主要特点： RF 频段 868 MHz，多通道；RF 输出功率 4 mW；用于扩展阻断不必要信号的 SAW 滤波器， EN 54-25:2008，符合 4.2.4 条规定；具有扩展资源、用户中断能力的 MCU；超低功耗、电源管理模式；SPI 接口支持后台操作系统; 串行 EEPROM 256 Kb; 2 LED; PWM 输出; 可编程 HW 定时器; 电池监控; 18 引脚，11 I/O 引脚，1 只输入引脚; A/D 转换器（4 通道），D/A 转换器，模拟比较器; 选项：板载天线或焊接天线垫孔; 结构孔垫，SMT 安装，兼容 SIM 卡；不带金属支架的连接器（KON-SIM-02）；屏蔽
