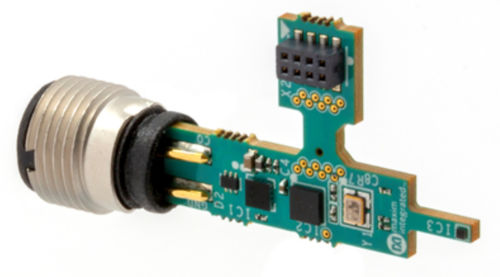

数字温度传感器 MAXREFDES173

USBIO-LinkM12连接器

MAXREFDES173#是一款完整的、高精度、IO-Link®、本地温度传感器参考设计，在-40°C至+85°C范围内提供出色的温度精度。该设计采用工业外形，利用Maxim Integrated® MAX31875数字温度传感器和I2C接口。 MAX31875在-50°C至+150°C的温度范围内工作，测量-40°C至+145°C的温度，精度为±1.75°C或更佳。该温度传感器在0°C至+70°C（±1.0°C）之间进行更精确的温度转换。 瑞萨RL78（R5F10E8EALA）微控制器在MAX31875温度传感器和MAX14827A IO-Link设备收发器之间建立接口。RL78微控制器的工作温度为-40℃至+85℃。3.3V和5V电压由MAX14827A内的两个集成LDO稳压器产生，从而减少了所需的外部元件数量和所需的电路占用空间。MAX31875和MAX14827A都是低功耗器件，使该参考设计能够以低热耗散消耗最小的功率。此外，Maxim的两种产品都采用晶圆级封装(WLP)，使MAXREFDES173#的整体占地面积很小。 该传感器利用IQ2 Development™ IO-Link设备堆栈与任何符合1.1版的IO-Link主站进行通信。该板包含一个M12公头连接器，用于使用标准M12电缆连接到兼容的IO-Link主站。将MAXREFDES173#连接到任何IO-Link主站，以方便评估（例如，带有相关软件的iqLink® USB IO-Link主站）。 特点 -符合IEC 61131-9标准 -IQ2开发IO-Link栈 -符合IO-Link 1.1版本
