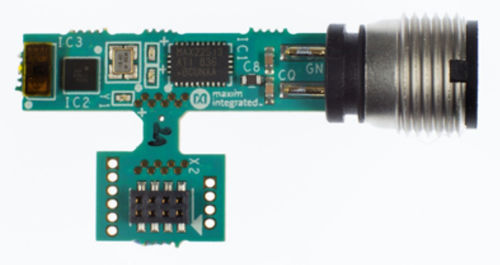

圆柱测距传感器 MAXREFDES174

激光小型坚固

MAXREFDES174#是一个完整的、高精度的IO-Link®距离传感器参考设计，可对4米以内的距离进行精确测量。该参考设计采用工业外形，利用了市面上的飞行时间（ToF）激光测距传感器。 在该设计中，瑞萨RL78（R5F10E8EALA）微控制器在距离传感器和MAX22513 IO-Link设备收发器之间提供接口。MAX22513具有内部高效DC-DC降压稳压器、两个内部LDO和集成浪涌保护，可在非常小的PCB区域内实现稳健的通信，不需要TVS二极管等外部保护元件。MAX22513采用28引脚TQFN封装，使MAXREFDES174#的占地面积很小，长度仅为1.2英寸（3厘米）。该设计使用MAX22513的集成式主动反极性保护，实现了反极性保护。内部DC-DC降压稳压器大大降低了功率耗散，MAX22513中的两个集成LDO稳压器产生3.3V和5V电压，从而减少了所需的外部元件数量，节省了空间。MAX22513还具有低导通电阻驱动器（C/Q和DO/DI），以进一步降低功率耗散，使该参考设计能够以极低的热耗散消耗最小的功率。 该传感器利用IQ2 Development® IO-Link设备堆栈与任何符合1.1版的IO-Link主站进行通信。 特点。 -符合IEC 61131-9标准 -IQ2 Development IO-Link堆栈 -符合IO-Link 1.1版标准 -测量距离可达4米
