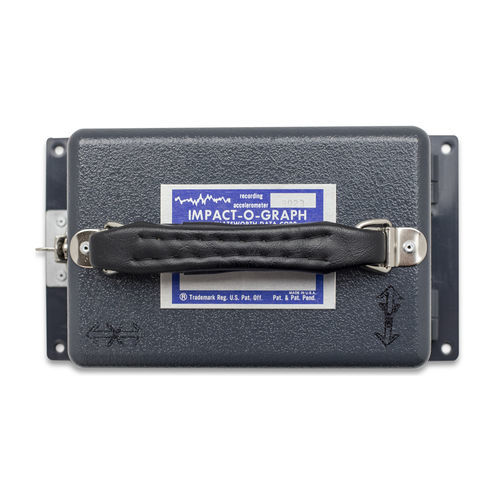

模拟记录仪 Impact-O-Graph

有纸冲击冲击

Impact-O-Graph 模拟冲击力记录仪在精确测量产品运输过程中发生的冲击力方面有着悠久的历史。40 多年来，制造商和...一直使用我们设计精良、耐用可靠的记录仪，在贵重货物发生不当处理时向收件人发出警告。通过检查图表，可以立即识别高达 30 倍重力（30g）的冲击。 Impact-O-Graph 模拟冲击记录仪 -在 X、Y 和 Z 轴线上检测并记录所有冲击（最大 30g）、时间和冲击方向。 -使用一节标准 C 芯电池可记录长达 6 个月的冲击事件。 -模拟记录器使用压敏纸记录撞击。 -整个任务期间都可查看撞击数据。 Impact-O-Graph 的使用 将撞击记录仪牢固地安装在要监测的物体上。如果知道飞行方向，建议沿飞行方向安装 X 轴。 取下测针保护罩，将图表纸调至起始时间。如果需要，打开记录盒并锁上盖子。记录盒已准备就绪，可在压敏纸上记录影响。 记录冲击力的大小、方向和时间，最高可达 30 G 力。三个质量弹簧测针独立工作，分别测量 X、Y 和 Z 轴。每支测针通过角振动工作，在其监测的方向上有一个自由度。每个测针的无摩擦机械联动装置将三个方向的运动转换到同一平面，并将这些力绘制到图表纸上。因此，可以轻松读取数据，并在必要时采取适当措施。
