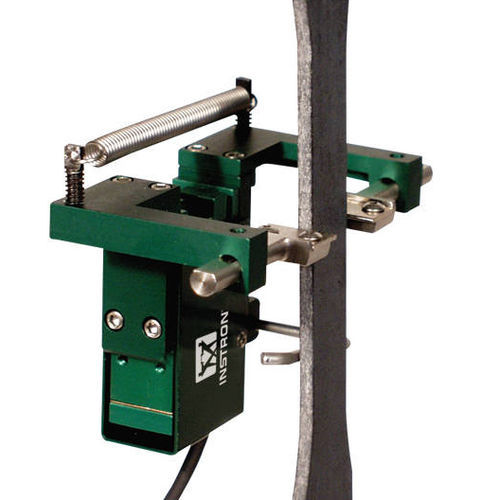

应变式引伸计 W-E404 series

横向轴向对夹式

横向夹式伸长计 W-E404系列横向拉伸仪是为测量横向位移而设计的。它们在试样上是自立的，可用于任何宽度或直径为0至25毫米（1英寸）的试样。 W-E404-A/C/E/F型通常用于测量各向异性材料（如复合材料）的泊松比和横向应变。它们经常与轴向拉伸仪同时使用。这些装置很容易夹在试样上，用一个整体弹簧固定。圆形的接触边缘有助于保持在试样上的位置。 一个特殊的平均版本（2640-010）可用于确定金属板的 "r "值（不适合泊松比）。 操作原理 试样的位移是通过一个高精度的双弯曲应变片传感器在一个点上测量的，该传感器是为提高强度和改善性能而设计的。 用于测量 "r "值的特殊版本使用两个单独的高精度双挠性应变片传感器测量两点的试样位移。每个传感器的输出被合并，产生一个单一的平均输出。 这种设计使这些装置非常耐用，它们可以留在试样上直到试样失效。
