圆形管件 KE.Z

十字型不锈钢铸铁

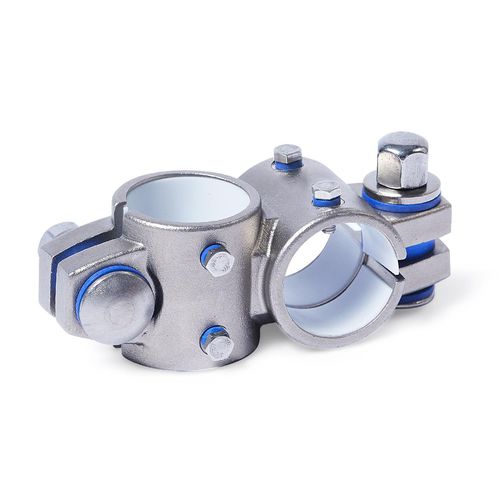

由精密铸造的不锈钢制成的交叉线性单元连接器KE.Z具有狭长的夹持点和用切割方法加工的导向元件孔，并配备了一个滑动插件。这些孔在平面上是偏移的，并以90°的角度排列。 与线性单元的导引管一起，导引元件孔形成一个坚固的线性圆形导引机构，可以调整和夹紧，以达到低游隙的目的。驱动键将线性单元的线性运动传递给线性单元连接器。 根据设计，要移动的部分被固定在导引元件上，或者导引元件本身被安装在使用地点，这样整个线性单元一起移动。在螺丝点上，马车螺栓与盖形螺母或可调节的手拉杆一起减少了导向件的孔径或夹持点的尺寸。B型在螺丝点上配备了密封圈。 可调式手拉杆用于重复的、无需工具的夹紧。以HEK为代号，这些产品可单独使用，并有其他设计。与工具操作的内六角螺钉相比，由于杠杆长度较短，可调节手杆可实现的夹紧力较低。
