圆形管件 KS.Z

十字型铝铸铁可调节

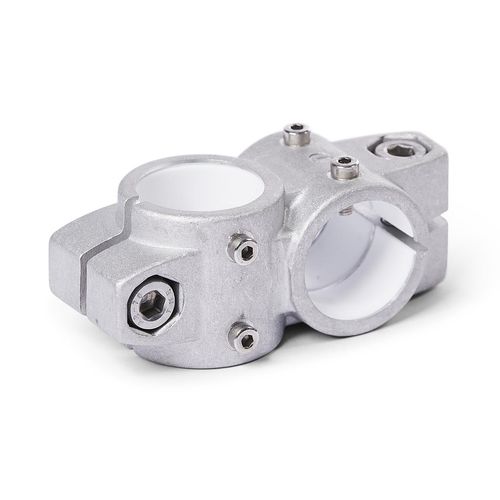

压铸铝的交叉直线单元连接器KS.Z有狭长的夹持点和用切削方法加工的导向元件孔，有或没有滑动插件。这些孔在平面上是偏移的，并以90°的角度排列。 与线性单元的导引管一起，导引元件孔形成一个坚固的线性圆形导引机构，可以调整和夹紧，以达到低间隙。驱动键将线性单元的线性运动传递给线性单元连接器。 根据设计，要移动的部件被固定在导向元件上，或者导向元件本身被安装在使用地点，这样整个线性单元就会一起移动。在螺丝点上，内六角螺丝或可调节的手拉杆减少了导引元件的内孔或夹持点的尺寸。 可调式手拉杆是用于重复的、无需工具的夹紧。在HSK名称下，这些产品可单独使用，并有其他设计。与工具操作的内六角螺钉相比，由于杠杆长度较短，可调节手杆可实现的夹紧力较低。
