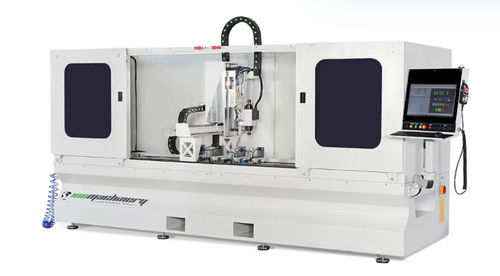

3轴型材加工中心 Ino Boxter (XC 1000)

旋转主轴用于金属CAD/CAM

数控型材加工中心，具有经济的设计舱，在X-Y-Z轴上移动。 它的高速主轴在配备有CNC控制器单元和伺服电机的钢体上移动，用于加工型材。 机器开始和结束时的参考点是手动抬起的，决定了型材的零点。 作为标准设备，型材夹持气动钳被放置在4个单元的线性导轨上。 它与门窗制造的定制软件Uni_Link一起工作，夹钳位置显示在Uni_Link自己的界面上。 得益于Uni_Link程序，门窗型材的Dxf图纸可以输出到机器的HMI。输入要加工的门窗型材的尺寸，选择铰链类型、锁具类型，机器对型材进行完美的参数计算。 在加工型材时，操作员手动关闭机器盖，操作结束后手动打开。 该机器与门窗制造的定制软件一起工作，所有关于夹钳位置、型材方向和型材数据的信息都显示在它自己的界面上。 由于有了型材加工软件，门窗型材的Dxf图纸被软件导入，要加工的门窗型材的尺寸被输入，然后选择合页类型和锁具类型作为宏。加工程序被输出并列在程序界面上。 随着型材长度的变化，型材加工软件将相同的操作参数放在不同的长度上，并通过独立进行所有计算来准备加工程序文件。
