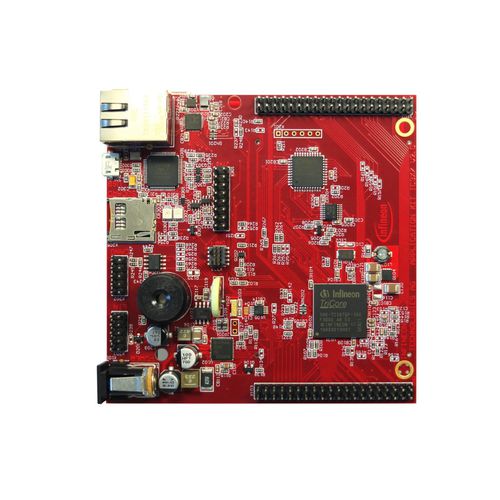

32位微控制器 KIT_A2G_TC387_3V3_TFT

通用通信片上系统

有了这个通用的AURIX™ TC387_3.3 V_TFT评估板，客户可以快速开始开发、评估和测试他们的软件。该板具有各种通信接口，如CAN FD、千兆以太网、SPI、FlexRay以及一个LCD XGA显示器。 可下载的用户手册有助于板子的安装、使用和配置，包括原理图和布局。( 见文件部分 ) 功能摘要 英飞凌的TC387 AURIX™采用LFBGA-292封装 LCD XGA显示器320x240 SD卡插槽（迷你SD）。 高速CAN收发器（支持CAN FD）。 USB至UART桥接器 以太网千兆PHY LIN收发器 水晶20MHz（默认）或外部时钟 USB miniWiggler JDS，便于调试 4个低功率状态LED 带报警的RTC 声学蜂鸣器 - 100mm x 100mm 连接器： 应用套件TC387提供了各种各样的连接器： 标准电源连接器 用于ASC接口（ASC0）和miniWiggler的Micro USB连接器 用于以太网的RJ45连接器(如果装配的CPU支持千兆以太网) 用于JTAG接口（OCDS）的16针针座 用于DAP的10针针座 用于LIN收发器（LIN）的10针（2x5）接头 用于CAN高速收发器（CAN0）的10针（2x5）接头 两个带I/O信号的40针接头 迷你SD卡插槽 组件： 英飞凌的多电压安全微处理器电源TLF35584QV 用于验证电源的LED（5V或3,3Volt） 指示RESET（ESR0）激活状态的LED灯 LED指示激活miniWiggler JDS 通过DAS软件切换的LED
